La guida definitiva alla serie di passerelle portacavi perforate di tipo perforato

Nel complesso mondo della gestione dei cavi, la scelta del giusto sistema di supporto è fondamentale per la sicurezza, l'efficienza e la longevità. Tra le varie opzioni disponibili, il Serie di passerelle per cavi perforate di tipo perforato si distingue come una soluzione versatile e robusta. Questa guida completa approfondisce questa serie specifica, esplorandone la progettazione, i vantaggi, le applicazioni e le considerazioni chiave per aiutarti a prendere una decisione informata per il tuo prossimo progetto. Affronteremo anche le domande più comuni, incluso il differenza tra passerella portacavi perforata e a scala , per fornire una comprensione olistica.

Che cos'è una passerella portacavi perforata di tipo perforato?

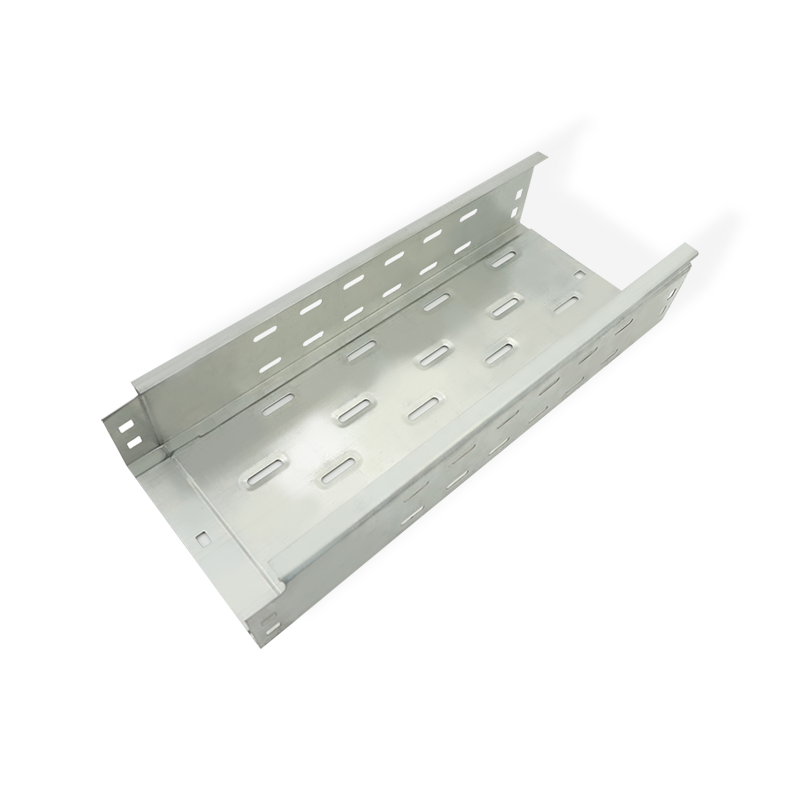

A Vassoio per cavi perforato di tipo perforato è un sistema strutturale prefabbricato tipicamente realizzato in acciaio, alluminio o acciaio inossidabile. La sua caratteristica distintiva è una base solida con fori uniformemente perforati sul fondo e sulle guide laterali. Queste perforazioni non sono casuali; sono progettati per offrire molteplici vantaggi, dalla riduzione del peso alla migliore ventilazione. Questo design è una pietra angolare delle moderne installazioni elettriche industriali e commerciali.

• Costruzione: Formato da un unico foglio di metallo, che viene poi punzonato e piegato nella sua forma finale a U o a forma di cesto.
• Ventilazione: Le perforazioni consentono un'eccellente circolazione dell'aria attorno ai cavi, prevenendo l'accumulo di calore e prolungando la durata dei cavi.
• Durabilità: Progettato per supportare carichi di cavi pesanti su campate lunghe e non supportate, resistendo allo stesso tempo agli stress ambientali.

Caratteristiche principali e vantaggi

La popolarità della serie di passerelle per cavi perforate è radicata nella sua serie unica di funzionalità che affrontano le sfide comuni della gestione dei cavi. Il suo design contribuisce direttamente a un'infrastruttura elettrica più sicura e gestibile.

• Visibilità superiore del cavo: Il design aperto consente una facile identificazione visiva e tracciabilità dei singoli cavi, semplificando la manutenzione e la risoluzione dei problemi.
• Dissipazione del calore efficace: Le perforazioni facilitano il raffreddamento passivo, un fattore critico per le installazioni ad alta densità di potenza in cui il surriscaldamento può degradare l'isolamento del cavo.
• Leggero ma resistente: Il processo di perforazione dei fori rimuove il materiale in eccesso senza compromettere in modo significativo l'integrità strutturale, ottenendo così un vassoio più leggero, più facile da maneggiare e installare.
• Flessibilità nel percorso: Disponibili in un'ampia gamma di raccordi standard (gomiti, raccordi a T, riduttori), questi vassoi possono essere configurati per percorrere percorsi complessi attorno agli ostacoli.

Confronto delle passerelle portacavi perforate con altri tipi

Per apprezzare veramente il valore della serie perforata, è essenziale comprenderne la posizione all'interno del più ampio ecosistema di passerelle portacavi. La scelta tra i tipi di vassoio spesso dipende dall'equilibrio tra i requisiti di supporto, protezione e ventilazione.

Passerella per cavi perforata o a scala

Una domanda frequente nella gestione dei cavi riguarda differenza tra passerella portacavi perforata e a scala . Sebbene entrambi siano ampiamente utilizzati, servono a scopi leggermente diversi in base al loro design.

Il portascala è costituito da due binari laterali collegati da singole traverse, simili a una scala. Questo offre la massima robustezza ed è ideale per campate lunghe con cavi molto pesanti. Al contrario, il vassoio perforato ha una base solida con fori, che fornisce maggiore supporto e protezione complessivi per i cavi più piccoli pur consentendo la ventilazione. La tabella seguente fornisce un chiaro confronto:

Specifiche critiche per la selezione e l'installazione

Scegliere il giusto Vassoio per cavi perforato di tipo perforato implica qualcosa di più della semplice selezione di un tipo. È necessario considerare diverse specifiche tecniche per garantire l'integrità e le prestazioni del sistema. Comprendere il capacità di carico della passerella portacavi perforata è il primo e più critico passo.

• Capacità di carico: Questo è il peso massimo che il vassoio può supportare in sicurezza, compreso il peso dei cavi ed eventuali carichi ambientali aggiuntivi (come neve o vento). È determinato dallo spessore del materiale, dalla larghezza del vassoio e dalla spaziatura dei supporti.
• Materiale e Finitura: I materiali comuni includono acciaio prezincato, acciaio zincato a caldo, alluminio e acciaio inossidabile. La scelta dipende dall'ambiente (ad esempio, acciaio inossidabile per aree costiere corrosive o impianti chimici).
• Larghezza e profondità del vassoio: Le dimensioni sono standardizzate, ma è possibile realizzare dimensioni personalizzate. La larghezza e la profondità devono accogliere il volume attuale del cavo e consentire un'espansione futura, in genere circa il 40% della capacità di riserva.

Best practice per l'installazione e spaziatura del supporto

Una corretta installazione è fondamentale per raggiungere il progetto capacità di carico della passerella portacavi perforata e sicurezza del sistema. Un fattore chiave è il distanza tra i supporti per passerelle forate , che influisce direttamente sulla deflessione del vassoio sotto carico.

La spaziatura dei supporti si riferisce alla distanza tra i punti in cui il vassoio è ancorato alla struttura dell'edificio (ad esempio, dalle aste del soffitto o dalle staffe a parete). Una distanza tra i supporti più ravvicinata aumenta la capacità di carico del sistema. La spaziatura ottimale è un calcolo basato sulla capacità di carico del vassoio, sul peso totale del cavo e sulla deflessione massima consentita (abbassamento).

• Il calcolo è fondamentale: Non indovinare mai la spaziatura dei supporti. Deve essere progettato in base al vassoio specifico e al carico del cavo.
• Seguire le linee guida del produttore: I produttori più affidabili forniscono tabelle dettagliate sulla portata del carico che specificano la spaziatura massima dei supporti per le diverse condizioni di carico.
• Tenere conto dei carichi dinamici: Nelle aree soggette a vibrazioni o potenziale attività sismica, potrebbe essere necessario ridurre la spaziatura dei supporti e utilizzare controventi sismici.

Ottimizza il tuo sistema con gli accessori giusti

Un sistema completo di passerelle portacavi è molto più che semplici sezioni diritte. L'uso di Accessori per passerelle portacavi per tipo perforato è essenziale per creare un'installazione funzionale, sicura e conforme al codice. Questi componenti garantiscono che il sistema possa essere instradato correttamente e forniscono la protezione necessaria.

• Raccordi: Questa categoria comprende curve orizzontali e verticali (gomiti), raccordi a T, croci e riduzioni. Permettono al vassoio di cambiare direzione e di ramificarsi in diverse aree.
• Accoppiatori e piastre di giunzione: Utilizzato per unire tra loro due tratti rettilinei di passerella, garantendo la continuità meccanica ed elettrica.
• Copertine: Mentre i vassoi perforati sono aperti, è possibile aggiungere coperture in aree specifiche per proteggere i cavi dalla caduta di detriti, gocciolamenti d'acqua o per motivi estetici.
• Morsetti di fissaggio: Si tratta di accessori fondamentali che fissano i cavi all'interno del vassoio, impedendo che vengano spostati a causa del vento, delle vibrazioni o delle forze magnetiche di cortocircuito.

Analisi dei costi e approvvigionamento

La definizione del budget per un progetto richiede una chiara comprensione del Listino prezzi passerelle portacavi perforate . Il costo non è una cifra unica ma è influenzato da una combinazione di fattori.

• Costo del materiale: I vassoi in alluminio e acciaio inossidabile sono più costosi dell'acciaio. Il prezzo delle materie prime è volatile e incide direttamente sul costo finale.
• Dimensioni del vassoio: I vassoi più larghi e profondi costano di più a causa della maggiore quantità di materiale utilizzato.
• Calibro materiale (spessore): Un vassoio più spesso e di calibro maggiore ha una capacità di carico maggiore ma anche un prezzo più elevato.
• Finitura: Una finitura zincata a caldo è più resistente alla corrosione e costosa rispetto a una finitura prezincata.
• Accessori: Il numero e il tipo di raccordi, coperture e morsetti possono aumentare in modo significativo il costo totale del progetto.

Domande frequenti

Qual è il vantaggio principale di una passerella portacavi perforata rispetto a una passerella con fondo solido?

Il vantaggio principale è la dissipazione del calore. I solidi vassoi inferiori racchiudono completamente i cavi, intrappolando il calore che può accelerare il degrado dell'isolamento del cavo e ridurne la capacità di trasporto di corrente. Le perforazioni in a Vassoio per cavi perforato di tipo perforato consentono la circolazione continua dell'aria, raffreddando passivamente i cavi e promuovendo una vita operativa più lunga e sicura. Inoltre, le perforazioni rendono l'identificazione del cavo e la sostituzione parziale molto più semplice rispetto a un vassoio solido.

Come posso determinare la corretta capacità di carico per la mia passerella portacavi perforata?

Determinare il corretto capacità di carico della passerella portacavi perforata è un processo in più fasi. Innanzitutto, calcolare il peso totale di tutti i cavi da posizionare nel vassoio, compreso il relativo isolamento ed eventuali aggiunte future di cavi (in genere 25-40% di capacità di riserva). Successivamente, considerare eventuali carichi ambientali aggiuntivi. Quindi, consulta le tabelle di portata del produttore per il modello di vassoio specifico che stai considerando. Queste tabelle mostrano la relazione tra la portata del vassoio (spaziatura dei supporti) e la capacità di carico. Il vassoio selezionato deve avere una capacità di carico nominale che supera il carico totale calcolato alla spaziatura di supporto pianificata.

Le passerelle portacavi perforate possono essere utilizzate all'aperto?

sì, Vassoio per cavi perforato di tipo perforatos sono comunemente usati all'aperto, a condizione che vengano selezionati il materiale e la finitura corretti. Per le applicazioni esterne, si consiglia l'acciaio zincato a caldo, l'alluminio o l'acciaio inossidabile per la loro superiore resistenza alla corrosione. Il design aperto è effettivamente vantaggioso all'aperto poiché consente il drenaggio dell'acqua piovana e previene l'accumulo di umidità e detriti, a differenza di un vassoio con fondo solido che potrebbe accumulare acqua.

Qual è la spaziatura standard dei supporti per una passerella portacavi perforata?

Non esiste un unico "standard" per distanza tra i supporti per passerelle forate , poiché dipende interamente dal design del vassoio e dal carico applicato. Per le applicazioni con carico leggero, la distanza potrebbe essere di 3 metri (10 piedi), mentre per scenari con carico pesante potrebbe essere fino a 1,5 metri (5 piedi). Il metodo più affidabile consiste nell'utilizzare i dati tecnici forniti dal produttore del vassoio. Le tabelle della portata di carico specificheranno la spaziatura massima consentita del supporto per mantenere la deflessione del vassoio entro limiti di sicurezza per un dato carico.

Ci sono problemi di sicurezza antincendio con l'utilizzo passerelle portacavi perforate ?

Tutti i sistemi di gestione dei cavi devono rispettare le normative elettriche ed antincendio locali. I vassoi perforati di per sé non rappresentano un pericolo di incendio, ma i cavi al loro interno possono esserlo. Nelle aree che richiedono protezione antincendio è possibile integrare misure specifiche. Ciò può includere l'uso di rivestimenti o avvolgimenti per cavi ignifughi, l'installazione di dispositivi tagliafuoco nei punti in cui i passerelle penetrano i firewall o persino la selezione di passerelle per cavi con proprietà resistenti al fuoco integrate. Il design aperto a volte può consentire a un incendio di diffondersi più facilmente attraverso l'isolamento del cavo se non adeguatamente affrontato, quindi è sempre consigliabile un'analisi del rischio di incendio.
