Valutazione della capacità di carico e dei fattori di sicurezza dei sistemi di passerelle portacavi

Per progetti infrastrutturali, energetici e industriali su larga scala, la stabilità del sistema di gestione dei cavi non è negoziabile. Il ** Vassoio portacavi ** è ampiamente scelto per il suo design a contenimento totale, che protegge i cavi sensibili da polvere ed elementi esterni. Tuttavia, la sicurezza del progetto dipende in larga misura da una meticolosa valutazione ingegneristica dei limiti strutturali del vassoio. L'approvvigionamento B2B deve richiedere la conformità agli standard di **Test di carico delle passerelle per cavi** e verificare la **Luce massima calcolata per le passerelle per cavi** in base al carico effettivo. Jiangsu Youming Group Co., Ltd., un'impresa high-tech specializzata e innovativa nella produzione di passerelle per cavi, fornisce prodotti verificati in acciaio inossidabile, leghe di alluminio e serie zincate, supportati dal nostro centro di test interno e da linee di produzione automatizzate avanzate.

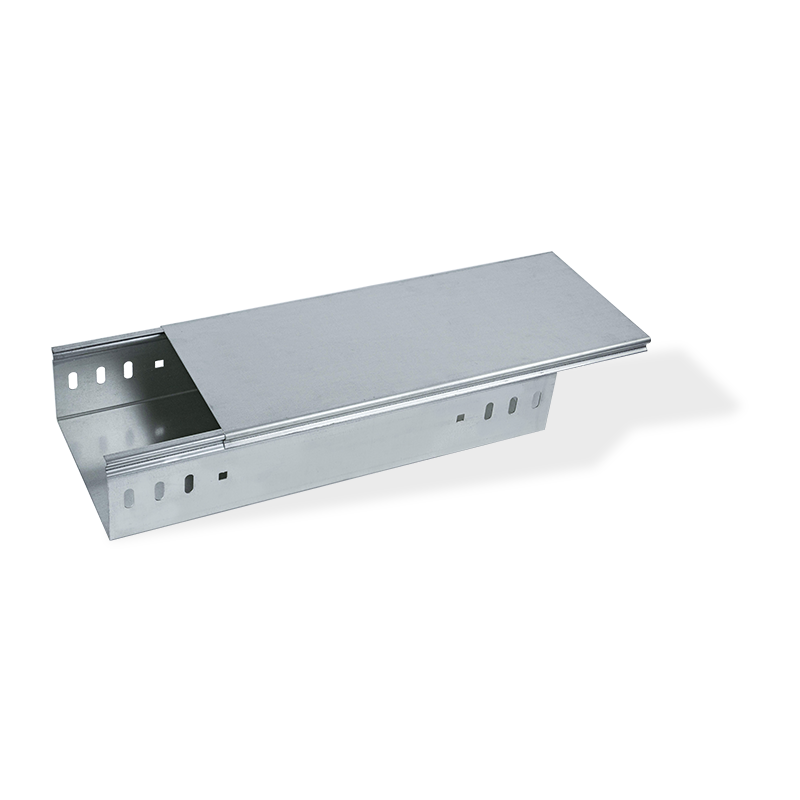

Vassoio portacavi in acciaio zincato con coperchio

Interpretazione della capacità di carico e standard di prova

La sicurezza nella gestione dei cavi è una funzione dei limiti testati e dei fattori di sicurezza stabiliti.

Comprensione Test di carico delle passerelle portacavi standard

La capacità di carico deve essere verificata attraverso procedure controllate di **test di carico sulle passerelle portacavi**, in genere seguendo le specifiche di settore come NEMA VE 1. Questi test sottopongono il sistema di passerelle a carichi calcolati su una campata specifica fino al cedimento. Il carico di lavoro sicuro pubblicato si ottiene dividendo il carico di rottura ultimo per un fattore di sicurezza prescritto (spesso 1,5). Ciò garantisce che il sistema installato disponga di un sostanziale cuscinetto contro aumenti imprevisti di peso o stress ambientale. L'approvvigionamento dovrebbe sempre richiedere copie di questi rapporti di prova certificati.

L'interazione tra carico e carico Luce massima per passerella portacavi

La relazione tra il carico uniformemente distribuito (UDL) applicato e la **luce massima per passerella portacavi** è inversa e dipende in modo critico dalle dimensioni della sezione trasversale della passerella e dallo spessore (spessore) del metallo. Una passerella più ampia o uno spessore più sottile richiederanno una **portata massima per passerella portacavi a canale** più corta per lo stesso carico o, al contrario, uno spessore più pesante consentirà una luce più lunga. Il mancato rispetto di queste tabelle specificate dal produttore basate sui risultati del **test di carico sulle passerelle portacavi** può portare a deformazioni permanenti o al collasso strutturale.

Confronto: spessore del vassoio rispetto alla portata massima e al carico nominale (dati di esempio):

Controllo della deflessione e integrità del sistema

Al di là del cedimento strutturale, il controllo del movimento è essenziale per la longevità del cavo e l’allineamento del sistema.

Gestire Deflessione della passerella portacavi limiti

Mentre la capacità di carico risolve guasti catastrofici, i limiti di **deflessione del portacavi**** riguardano l'integrità funzionale. Un abbassamento verticale eccessivo non solo appare poco professionale, ma può imporre uno stress eccessivo sui cavi stessi, danneggiando potenzialmente la fibra ottica o causando il degrado dell'isolamento nel corso di decenni di servizio. Le migliori pratiche del settore spesso limitano la **deflessione della passerella portacavi** alla lunghezza della campata divisa per 240 (L/240). Per ottenere una deflessione così bassa è necessario attenersi scrupolosamente alle tabelle **Massima luce per passerella portacavi** fornite dal produttore.

L'impatto di Rapporto di riempimento del cavo per l'installazione del vassoio a conca a carico

Gli ingegneri devono determinare con precisione il peso totale sul vassoio, tenendo conto del **rapporto di riempimento del cavo per l'installazione del vassoio**. Il *rapporto di riempimento* (la percentuale dell'area della sezione trasversale del vassoio occupata dai cavi) è fondamentale per determinare le prestazioni termiche, ma il *peso effettivo del cavo* determina il carico strutturale. Trascurare le potenziali esigenze future di capacità o stimare in modo impreciso la densità dei vari cavi di alimentazione e comunicazione può portare a specifiche inferiori alle specifiche del **Vassoio portacavi** e a guasti prematuri.

Fattori materiali e di produzione

La scelta dei materiali e la coerenza della produzione sono garanzie di prestazioni a lungo termine.

Vantaggi tecnici di Passerella portacavi in acciaio inox specifiche

Per ambienti soggetti ad elevata umidità, sostanze chimiche corrosive (ad esempio, prodotti farmaceutici, petrolchimici) o temperature estreme, l'acciaio zincato non è sufficiente. Le specifiche della **passerella per cavi in ​​acciaio inossidabile** (tipicamente utilizzando i gradi 304 o 316) offrono una resistenza alla corrosione superiore e una maggiore resistenza allo snervamento. Anche se il costo iniziale è più elevato, la durata prolungata e la riduzione dei costi di manutenzione rendono i sistemi **passerelle portacavi in ​​acciaio inossidabile** la scelta più economica a lungo termine in questi settori esigenti.

Precisione costruttiva e affidabilità strutturale

La precisione della forma del vassoio (larghezza, profondità e integrità della flangia) è fondamentale. Le linee di produzione completamente automatiche del Jiangsu Youming Group, compreso il taglio laser e la punzonatura CNC, garantiscono che la geometria del vassoio sia coerente in ogni segmento. Questa precisione è fondamentale perché i calcoli di portata e i risultati del test di carico sulle passerelle portacavi** si basano su proprietà trasversali esatte e verificate. Qualsiasi deviazione nel processo di produzione può compromettere la **portata massima calcolata per la passerella portacavi**.

Conclusione

L'approvvigionamento e l'installazione dei sistemi **Trough Cable Tray** richiedono un'attenzione a livello ingegneristico sull'integrità strutturale. Il successo del progetto richiede il confronto diligente della **portata massima per la passerella portacavi** rispetto al carico previsto, il rispetto dei rigorosi limiti di **deflessione della passerella portacavi** e la garanzia che il **rapporto di riempimento del cavo per l'installazione della passerella** rifletta accuratamente il peso totale. Sia che si scelgano materiali standard zincati o speciali **passerelle per cavi in ​​acciaio inossidabile**, è essenziale fare affidamento su prodotti verificati da rigorosi **test di carico sulle passerelle per cavi**. Jiangsu Youming Group Co., Ltd., con i suoi processi di produzione certificati e il centro di test, è il partner di alta qualità per fornire soluzioni affidabili di passerelle per cavi ai progetti più impegnativi del mondo.

Domande frequenti (FAQ)

• Qual è il tipico fattore di sicurezza utilizzato nelle **prove di carico sulle passerelle portacavi**? Gli standard di settore generalmente impongono un fattore di sicurezza minimo di 1,5. Ciò significa che il carico di rottura ultimo della **Portacavi a canale** deve essere almeno 1,5 volte maggiore del carico di lavoro sicuro pubblicato.
• In che modo il **rapporto di riempimento del cavo per l'installazione del vassoio a conca** influisce sulle prestazioni di raffreddamento del vassoio? Sebbene il rapporto di riempimento non influenzi direttamente la capacità strutturale del **Test di carico della passerella portacavi**, un rapporto di riempimento elevato (ad esempio, superiore al 40%) limita la circolazione dell'aria, portando all'accumulo termico e alla necessità di ridurre la portata dei cavi di alimentazione contenuti.
• Qual è il vantaggio tecnico principale derivante dall'utilizzo di una **passerella per cavi in ​​acciaio inossidabile** rispetto all'acciaio zincato a caldo? Il vantaggio principale è la resistenza alla corrosione a lungo termine di gran lunga superiore. Il rivestimento zincato a caldo si degrada nel tempo, soprattutto in ambienti acidi o costieri, mentre lo strato di ossido passivo sulla **passerella per cavi in ​​acciaio inossidabile** fornisce una protezione continua e superiore.
• È possibile aumentare la **luce massima per la passerella portacavi** rinforzando il fondo? SÌ. I produttori possono spesso aumentare la **portata massima per passerelle portacavi** incorporando irrigidimenti longitudinali o flange per carichi pesanti, aumentando di fatto il momento di inerzia della sezione trasversale, che è la proprietà strutturale primaria che regola la campata e la **deflessione delle passerelle portacavi**.
• In che modo un project manager verifica la dichiarazione di **Deflessione della passerella portacavi**? Il responsabile del progetto dovrebbe richiedere le tabelle di carico del produttore, che in genere elencano la deflessione calcolata nel punto medio della campata per il carico dichiarato. Questa deviazione deve essere confermata rispetto al limite specificato dal progetto (ad esempio, L/240).
