Estremità della canalina per cavi in ​​fibra

chiedere
Pagina precedente：Vassoio per cavi in ​​fibra gialla in plastica in plastica in pvc pvcing in fibra ottica cavo vassoioProssimo：Nessun prodotto successivo
Introduzione al prodotto

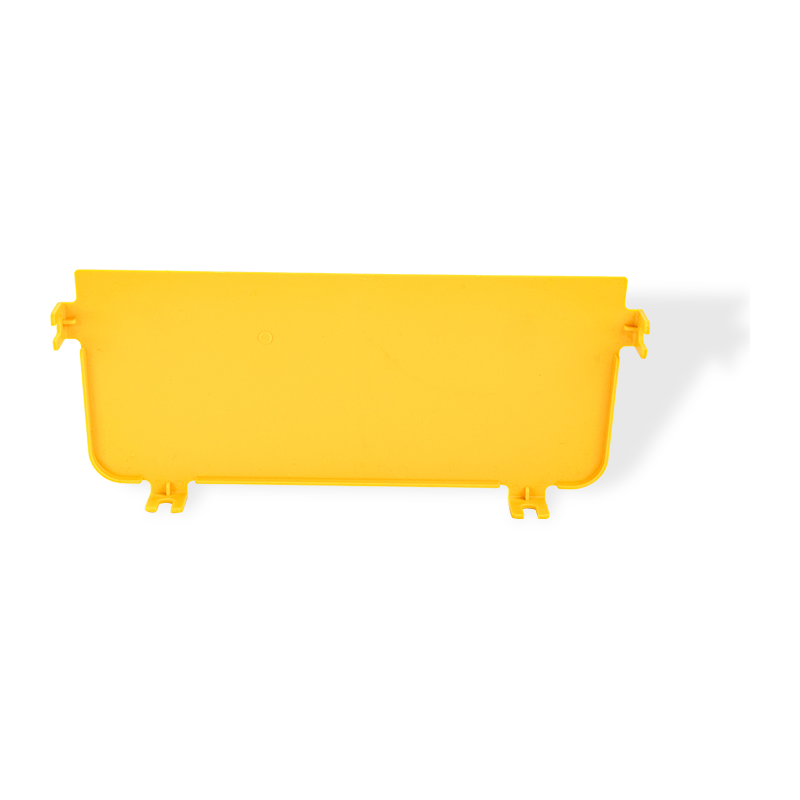

La calotta terminale della passerella per cavi in ​​fibra è un accessorio chiave nel sistema di canalette per fibra ottica. È realizzato in materiale ABS ignifugo per garantire sicurezza e stabilità. Questo deflettore della porta è squisitamente progettato per chiudere perfettamente l'estremità del canale della fibra ottica, prevenire efficacemente l'ingresso di polvere e detriti e proteggere la fibra ottica da danni accidentali. Le sue prestazioni ignifughe soddisfano lo standard UL94 FV-0 ed è sicuro e affidabile. Il deflettore della porta è facile da installare e ha una forte compatibilità. È adatto a vari sistemi di canali in fibra ottica. La sua superficie liscia e l'aspetto pulito non solo migliorano l'estetica generale, ma guidano anche efficacemente la linea della fibra ottica per garantire una trasmissione dei dati fluida ed efficiente. Che si tratti di un data center nuovo o ampliato, il port baffle è una scelta indispensabile e di alta qualità.

Estremità della canalina per cavi in fibra

Classificazione del prodotto: passerella per cavi ottici

Panoramica del prodotto

La calotta terminale della passerella per cavi in fibra è un accessorio di terminazione installato sulle estremità aperte delle passerelle per cavi ottici. Crea una barriera protettiva che impedisce l'accumulo di detriti, il contatto fisico con le terminazioni dei cavi e lo spostamento accidentale dei cavi in ​​fibra ottica. Realizzata in acciaio con verniciatura a polvere elettrostatica, la coppa terminale corrisponde alle dimensioni standard del vassoio (larghezze da 100 mm a 600 mm). Il componente è dotato di fori di montaggio preforati allineati con i pioli del vassoio e un profilo con bordo arrotondato liscio che elimina gli angoli acuti. Una volta installata, la calotta terminale mantiene la conformità del raggio di curvatura per le fibre ottiche che escono o terminano alle estremità del vassoio. Il suo design si integra con sezioni diritte, curve verticali o gomiti orizzontali per fornire una protezione uniforme dei cavi lungo l'intero percorso di gestione dei cavi.

Vantaggi fondamentali

  • Compatibilità dimensionale con passerelle per cavi ottici di larghezza standard (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • Substrato in acciaio zincato di spessore da 0,8 mm a 1,5 mm con rivestimento in poliestere resistente alla corrosione (80-100 micron).
  • Installazione a scatto senza attrezzi su ripiani con pioli asolati; fissaggio a vite disponibile per ambienti ad alte vibrazioni.
  • Bordi arrotondati con raggio di 5 mm per evitare violazioni del raggio di curvatura della fibra (conforme alla norma IEC 60794-1-21).
  • Design con fessura aperta nella parte inferiore per drenaggio e ventilazione dei cavi, riducendo la ritenzione di umidità.

Caratteristiche del prodotto

Materiale Acciaio laminato a freddo (DX51D Z) o acciaio inossidabile 304/316L
Finitura superficiale Verniciatura a polvere elettrostatica, RAL 7035 o RAL 9010; spessore 60-80μm
Opzioni di spessore 1,0 mm, 1,2 mm, 1,5 mm (a seconda della capacità di carico del vassoio)
Compatibilità della larghezza Da 100 mm a 600 mm, regolabile tramite flange laterali
Altezza 50 mm, 80 mm, 100 mm, 120 mm (corrisponde all'altezza delle guide laterali del vassoio)
Intervallo di temperatura Da -40°C a 85°C
Valutazione del fuoco UL 94 V-0; indice di ossigeno ≥28% (componenti in plastica assenti nella versione interamente in acciaio)
Metodo di installazione Fissaggio a vite (bulloni M6x12) o ad incastro con dadi a molla

Scenari applicativi

Passerelle per cavi del data center negli endpoint in cui i ponticelli in fibra passano ai rack delle apparecchiature.
Uffici centrali e centrali di telecomunicazioni che richiedono protezione della terminazione per cavi ottici della dorsale.
Ambienti di automazione industriale con vibrazioni che impediscono lo spostamento delle estremità del cavo.
Pozzi montanti cavi e punti di distribuzione dell'edificio in cui i passerelle terminano in corrispondenza degli attraversamenti delle pareti.
Involucri in fibra per esterni e punti di ingresso dell'armadio (classificazione IP30 con piastra passacavi opzionale).

Note tecniche e soluzioni

Requisiti di spazio libero per l'installazione

Mantenere uno spazio minimo di 25 mm tra la calotta terminale e le pareti o le apparecchiature adiacenti. Uno spazio limitato può causare un raggio di curvatura della fibra inferiore a 40 mm per le fibre SMF-28 standard. Utilizzare le coppe terminali sfalsate (angolate di 15 o 30 gradi) quando lo spazio è limitato.

Continuità di messa a terra

Le calotte terminali con superfici verniciate non si legano automaticamente alla messa a terra del vassoio. Installare clip di messa a terra o rondelle a stella tra le viti di montaggio e il vassoio per garantire la continuità elettrica per la messa a terra del sistema secondo TIA-607-B.

Gestione dell'umidità nei vassoi da esterno

Per aree esterne o soggette a lavaggio, selezionare coppe terminali con fori di scarico inferiori (diametro 2 mm, distanziati 50 mm). Senza drenaggio, la condensa si accumula e aumenta la perdita di inserzione nei connettori ottici. Le coppe terminali scanalate forniscono ventilazione e riducono la pressione differenziale.

Compatibilità con passerella portacavi rispetto a passerella forata

Le calotte terminali standard sono progettate per passerelle portacavi perforate. Per i supporti a scala (pioli distanziati di 250 mm o 300 mm), utilizzare coppe terminali con flangia estesa che si sovrappongono oltre l'ultimo piolo per evitare il cedimento del cavo all'estremità.

Domande frequenti

È possibile adattare la coppa terminale ai vassoi già installati?
SÌ. La coppa terminale scorre sulle guide laterali del vassoio senza rimuovere i cavi. Tuttavia, se i cavi si estendono oltre l'estremità del vassoio di oltre 30 mm, durante l'installazione è necessario un supporto temporaneo per evitare la tensione della fibra.
Qual è la capacità di carico della coppa terminale stessa?
La calotta terminale non è progettata per sopportare carichi. Forza assiale massima 50 N (equivalente a 5 kg statici) applicata alla faccia terminale. Per applicazioni di trazione o tensione di cavi, utilizzare gomiti estraibili o scatole di terminazione dedicati.
La coppa terminale necessita di guarnizioni per la protezione dalla polvere?
La versione standard non ha guarnizione. Per il livello di protezione IP4X, ordinare le testate con guarnizione in neoprene (spessore 2 mm) premontate sulla flangia. La guarnizione si comprime per sigillare gli spazi tra la coppa terminale e la guida laterale del vassoio.
Come identificare la dimensione corretta della coppa terminale per il vassoio esistente?
Misurare la larghezza interna tra le guide laterali del vassoio (non la larghezza nominale). Misurare anche l'altezza delle sponde laterali. La marcatura della coppa terminale indica la serie di vassoi compatibili, ad esempio "C100H80" si adatta a vassoi da 100 mm di larghezza x 80 mm di altezza.

Informazioni di riferimento per l'ordine

Struttura del numero di parte FEC-[Larghezza in mm]-[Altezza in mm]-[Codice materiale]
Esempio FEC-300-100-SS304 (larghezza 300 mm, altezza 100 mm, acciaio inossidabile 304)
Imballaggio standard 10 pezzi per cartone con viti di montaggio incluse (M6x12, 4 per calotta terminale)
Opzioni personalizzate Verniciatura a polvere gialla (alta visibilità), porte di ingresso cavi preforate (diametro 20-50 mm), etichettatura incisa al laser
Proprietà fisiche
Digitare Vassoio per cavi in fibra/Vassoio per cavi ottici
Materialee Materialee PVC ignifugo per sezione diritta, ABS ignifugo Per gli accessori, il materiale del tubo flessibile è PP. Materiale ignifugo classificato UL94 FV-0
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza 120/240/300/360
Altezza sponde laterali 100
Lunghezza 2000/3000/Personalizzato
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Design chiuso, protegge i cavi in fibra ottica da eventuali danni.

2. Il condotto della canalina in fibra è realizzato in materiale plastico ignifugo con superficie liscia e bell'aspetto.

3. Offre il controllo del raggio di curvatura e garantisce un raggio della fibra ≧ 40 mm. Il kit di uscita del cavo mobile è opzionale per soddisfare la richiesta in espansione del data center.

4. Sono disponibili diversi tipi di modalità di installazione, ad esempio sospensione, supporto della parte superiore dell'armadio o collegamento con un altro portacavi.

Colore Giallo (pantone 123c)
Domanda ambientale Al coperto
Applicazione Adatto per un'ampia gamma di applicazioni, tra cui gestione dei cavi in fibra ottica e gestione dei cavi di alimentazione.
