Introduzione al prodotto
VASSOIO IN FIBRA · ALZATA INTERNA · 45°

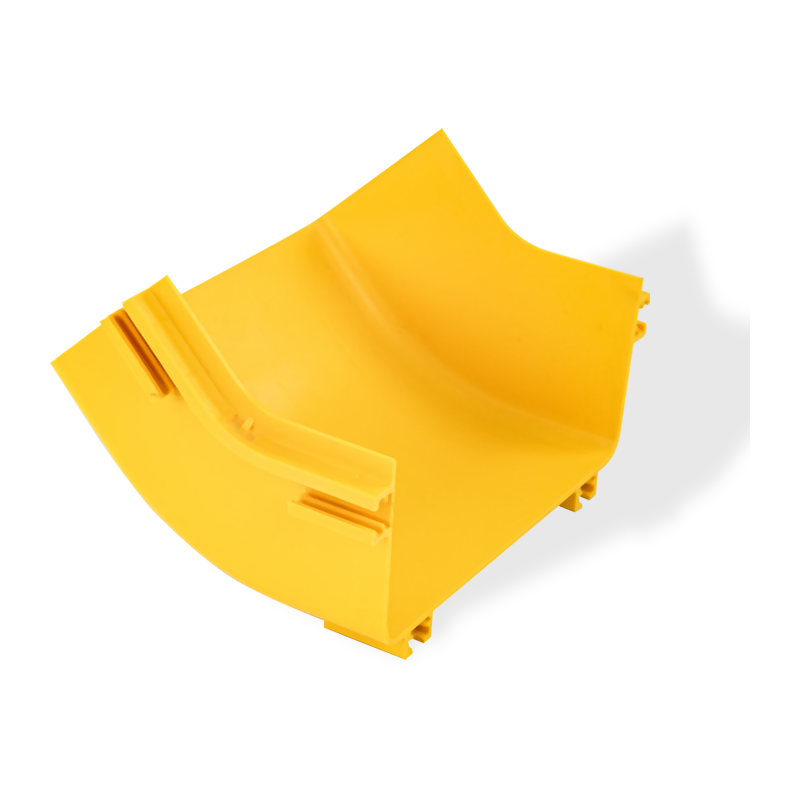

Rialzo interno del vassoio per cavi in fibra di 45 gradi
T lui Riser interno del vassoio per cavi in fibra di 45 gradi è un componente stampato con precisione progettato per facilitare un cambio direzionale verticale di 45 gradi all'interno dei sistemi di gestione dei cavi in fibra ottica. Questo montante interno fornisce una transizione graduale e graduale per le fibre ottiche che si spostano tra diversi livelli di elevazione all'interno dello stesso percorso del vassoio. Realizzato in ABS o PVC ignifugo (UL94 V-0), il montante mantiene il raggio di curvatura critico richiesto per le fibre monomodali e multimodali, prevenendo perdite di microflessione e garantendo l'integrità del segnale. La configurazione interna consente di installare il montante all'interno del profilo del vassoio, mantenendo un'estetica pulita e proteggendo le fibre dalle interferenze esterne. Compatibile con passerelle per cavi in ​​fibra standard da 120 mm, 240 mm e 300 mm, questo accessorio è essenziale per il cablaggio strutturato in data center, sale telecomunicazioni e ambienti di rete aziendale.
VANTAGGI PRINCIPALI
Transizione controllata a 45°
L'inclinazione graduale di 45 gradi fornisce un percorso fluido delle fibre tra i livelli di elevazione senza superare i limiti massimi del raggio di curvatura.
Design del montante interno
Installato all'interno del profilo del vassoio, mantenendo un aspetto pulito e discreto e proteggendo le fibre dal contatto esterno.
Materialeee ignifugo
La struttura in ABS o PVC classificata UL94 V-0 soddisfa i requisiti di sicurezza antincendio dei data center e degli impianti di telecomunicazioni.
Superficie senza intoppi
Le superfici interne ed esterne lisce eliminano gli spigoli vivi che potrebbero danneggiare i delicati rivestimenti in fibra durante l'installazione.
Compatibilità modulare
Le dimensioni standard garantiscono un'integrazione perfetta con i sistemi di passerelle per cavi in fibra da 120 mm, 240 mm e 300 mm.
Installazione senza attrezzi
Le connessioni a scatto consentono un rapido assemblaggio e modifica dei percorsi di instradamento della fibra senza strumenti specializzati.
Fiber cable tray internal riser 45 degrees
Material ABS/PVC ignifugo
Grado di fiamma UL94 V-0 · senza alogeni
Angolo Alzata interna 45°
Raggio di curvatura Opzioni ≥30mm · ≥50mm
Compatibilità del vassoio 120 mm · 240 mm · 300 mm
Intervallo di temperatura Da -25°C a 75°C
SPECIFICHE DEL PRODOTTO
Material ABS o PVC ignifugo (UL94 V-0, senza alogeni)
Angolo del montante Transizione verticale interna di 45 gradi
Raggio di curvatura options R30 (standard), R50 (fibra resistente), R100 (ultrasensibile)
Larghezze vassoio compatibili 120 mm, 240 mm, 300 mm (dimensioni standard del vassoio per fibra)
Metodo di installazione Attacco a scatto/a clip sulle pareti laterali del vassoio
Norma di colore Giallo (standard di settore per fibra ottica), arancione, nero
Temperatura operativa Da -25°C a 75°C
Temperatura di conservazione Da -30°C a 85°C
SCENARI APPLICATIVI
Data center: instradamento della fibra tra vassoi sopraelevati e percorsi sottopavimento con variazioni di elevazione di 45 gradi.
Uffici centrali di telecomunicazioni – Organizzazione delle transizioni in fibra tra i principali quadri di distribuzione e i rack delle apparecchiature.
Sale server aziendali: gestione dei cambiamenti di elevazione del cavo in fibra all'interno dell'infrastruttura di cablaggio strutturato.
ISP e strutture di colocation: facilitano l'instradamento della fibra tra diverse zone di gestione dei cavi e aree di apparecchiature.
DOMANDE FREQUENTI
▸ Qual è la differenza tra alzata interna e alzata esterna?
Un montante interno si inserisce all'interno del profilo del vassoio, mantenendo un aspetto pulito e proteggendo le fibre dal contatto esterno. Un montante esterno si collega all'esterno del vassoio, fornendo ulteriore spazio ma esponendo le fibre a potenziali danni. Il design interno è preferito per la maggior parte delle applicazioni di data center e telecomunicazioni in cui l'estetica e la protezione sono priorità.
▸ È possibile utilizzare il montante a 45 gradi con fasci di fibre preterminati?
SÌ. I punti di ingresso e uscita lisci e svasati consentono il passaggio di gruppi di fibre preterminati con connettori MPO o MTP senza impigliarsi. Tuttavia, il montante deve essere installato prima che il fascio di fibre venga tirato per garantire che il connettore passi attraverso l'apertura senza ostruzioni.
▸ In che modo il montante mantiene il raggio di curvatura per i cavi in fibra ottica?
La superficie interna del montante è progettata con una curvatura continua e uniforme che mantiene un raggio di curvatura minimo di 30 mm (standard), 50 mm (per impieghi gravosi) o 100 mm (ultra sensibile). Ciò garantisce che le fibre ottiche non siano mai soggette ad angoli acuti che potrebbero causare microflessioni o attenuazione del segnale.
▸ Il montante è compatibile sia con cavi in fibra monomodale che multimodale?
SÌ. Il montante è compatibile con tutti i tipi di cavi in ​​fibra ottica standard, inclusi monomodale (OS1, OS2) e multimodale (OM1-OM5). Le opzioni del raggio di curvatura (R30/R50/R100) offrono flessibilità per soddisfare i requisiti specifici di diversi tipi di fibra e applicazioni.
LINEE GUIDA PER L'INSTALLAZIONE
Installare il montante prima di tirare i cavi in fibra per consentire ai connettori di passare attraverso l'apertura senza ostruzioni o danni.
Assicurarsi che il montante sia allineato con l'asse verticale della passerella portacavi per evitare sollecitazioni laterali sui fasci di fibre durante la transizione.
Verificare che il raggio di curvatura selezionato corrisponda alle specifiche del produttore della fibra per il tipo di cavo da installare.
CONSERVAZIONE E MANUTENZIONE
Conservare i componenti del montante in un'area asciutta e ventilata, lontano dall'esposizione diretta ai raggi UV per mantenere le proprietà del materiale.
Ispezionare il montante per eventuali imperfezioni superficiali o sbavature prima dell'installazione per garantire un percorso regolare della fibra.
Evitare il contatto con solventi forti o detergenti acidi che potrebbero degradare le proprietà ignifughe.
Rialzo interno per passerella per cavi in ​​fibra · 45° · UL94 V-0 · R30/R50/R100 · Compatibile con 120/240/300 mm
Proprietà fisiche
Digitare Vassoio per cavi in fibra/Vassoio per cavi ottici
Materialee Materialee PVC ignifugo per sezione diritta, ABS ignifugo Per gli accessori, il materiale del tubo flessibile è PP. Materiale ignifugo classificato UL94 FV-0
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza 120/240/300/360
Altezza sponde laterali 100
Lunghezza 2000/3000/Personalizzato
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Design chiuso, protegge i cavi in fibra ottica da eventuali danni.

2. Il condotto della canalina in fibra è realizzato in materiale plastico ignifugo con superficie liscia e bell'aspetto.

3. Offre il controllo del raggio di curvatura e garantisce un raggio della fibra ≧ 40 mm. Il kit di uscita del cavo mobile è opzionale per soddisfare la richiesta in espansione del data center.

4. Sono disponibili diversi tipi di modalità di installazione, ad esempio sospensione, supporto della parte superiore dell'armadio o collegamento con un altro portacavi.

Colore Giallo (pantone 123c)
Domanda ambientale Al coperto
Applicazione Adatto per un'ampia gamma di applicazioni, tra cui gestione dei cavi in fibra ottica e gestione dei cavi di alimentazione.
