Introduzione al prodotto
NUOVO COMPONENTE · PERCORSO DELLA FIBRA

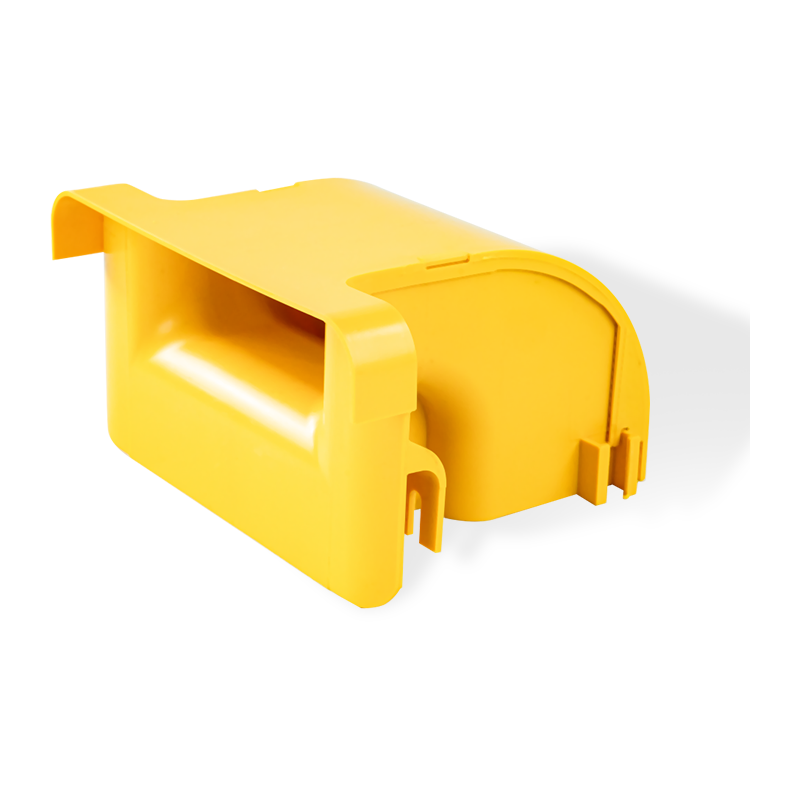

Goccia di gestione del vassoio per cavi in fibra
T lui Goccia di gestione del vano portacavi in fibra è un componente stampato di precisione progettato per la transizione dei cavi in fibra ottica dai vassoi sospesi orizzontali ai telai verticali delle apparecchiature o agli involucri di terminazione. Progettata con una curvatura liscia e svasata, questa goccia mantiene il raggio di curvatura critico richiesto per le fibre monomodali e multimodali, prevenendo perdite di microflessione e garantendo l'integrità del segnale. Realizzata in ABS o PVC ignifugo (UL94 V-0), la derivazione fornisce un percorso robusto e non abrasivo per i delicati rivestimenti in fibra durante l'installazione, la manutenzione e il passaggio dei cavi ad alta densità.
Materialee
ABS/PVC ignifugo
UL94 V-0 · senza alogeni
Raggio di curvatura
Opzioni ≥30mm · ≥50mm
mantiene l'integrità della fibra
Montaggio
Fissaggio a scatto/vite
senza attrezzi o protetto
Vantaggi funzionali
01
Raggio di curvatura compliance
La geometria svasata mantiene un raggio di curvatura ≥ 30 mm o ≥ 50 mm, prevenendo l'attenuazione del segnale e le microfessurazioni nei nuclei delle fibre.
02
Costruzione ignifuga
Materiali ABS o PVC classificati UL94 V-0, adatti per data center e strutture di telecomunicazione con rigorosi codici di sicurezza antincendio.
03
Superficie senza intoppi
I profili interni ed esterni lisci eliminano gli spigoli vivi, riducendo i danni da attrito sui cavi di connessione in fibra durante la trazione.
04
Integrazione modulare
L'attacco a scatto o con montaggio a vite consente una rapida installazione su piste in fibra standard senza strumenti specializzati.
Specifiche del prodotto
Parametro Specifica tecnica
Materialee ABS/PVC ignifugo (UL94 V-0)
Raggio di curvatura options R30, R50, R100 (personalizzabile)
Temperatura operativa Da -25°C a 75°C
Metodo di installazione Fissaggio a scatto/a vite/su guida laterale
Opzioni di colore Giallo (standard), Arancione, Nero
Larghezze vassoio compatibili 120 mm, 240 mm, 300 mm
Scenari applicativi
Instradamento sopraelevato del data center
Gestisce le cadute di fibra dalle canaline sopraelevate ai rack di server e ai frame di distribuzione ottica (ODF).
Uffici centrali delle telecomunicazioni
Facilita le transizioni verticali tra passerelle portacavi e pannelli di terminazione in ambienti con fibra ad alta densità.
Sale server aziendali
Fornisce punti di ingresso cavi organizzati per connessioni di pannelli di connessione in installazioni di rete di medie dimensioni.
Hub di controllo industriale
Protegge le transizioni delle fibre nei sistemi di automazione in cui le vibrazioni e i vincoli di spazio sono fattori determinanti.
Linee guida per l'installazione
Allineare il centro di derivazione con il sistema di gestione dei cavi verticale per evitare sollecitazioni laterali sui fasci di fibre durante la transizione.
Mantenere il riempimento del cavo al di sotto del 70% dell'area della sezione trasversale per preservare il flusso d'aria e l'accessibilità futura.
Verificare che i connettori a scatto siano completamente agganciati alla parete laterale del vassoio per evitare il distacco sotto il carico del cavo.
Stoccaggio e movimentazione
Conservare in un'area asciutta e ventilata, lontana dall'esposizione ai raggi UV, per preservare la flessibilità del polimero e le proprietà ignifughe.
Evitare il contatto con solventi forti o detergenti acidi che potrebbero deteriorare la finitura superficiale.
Ispezionare i componenti di derivazione per individuare eventuali imperfezioni superficiali prima dell'installazione per garantire un passaggio regolare dei cavi.
Proprietà fisiche
Digitare Vassoio per cavi in fibra/Vassoio per cavi ottici
Materialee Materialee PVC ignifugo per sezione diritta, ABS ignifugo Per gli accessori, il materiale del tubo flessibile è PP. Materiale ignifugo classificato UL94 FV-0
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza 120/240/300/360
Altezza sponde laterali 100
Lunghezza 2000/3000/Personalizzato
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Design chiuso, protegge i cavi in fibra ottica da eventuali danni.

2. Il condotto della canalina in fibra è realizzato in materiale plastico ignifugo con superficie liscia e bell'aspetto.

3. Offre il controllo del raggio di curvatura e garantisce un raggio della fibra ≧40 mm. Il kit di uscita del cavo mobile è opzionale per soddisfare la richiesta in espansione del data center.

4. Sono disponibili diversi tipi di modalità di installazione, ad esempio sospensione, supporto della parte superiore dell'armadio o collegamento con un altro portacavi.

Colore Giallo (pantone 123c)
Domanda ambientale Al coperto
Applicazione Adatto per un'ampia gamma di applicazioni, tra cui gestione dei cavi in fibra ottica e gestione dei cavi di alimentazione.
