Introduzione al prodotto

La tromba del portacavi in ​​fibra ha una struttura unica. La forma della tromba può guidare efficacemente la transizione graduale della linea della fibra ottica e ridurre il problema del raggio di curvatura della fibra insufficiente causato dalle limitazioni di spazio all'uscita. La tromba ha una superficie liscia per garantire che la fibra ottica non venga danneggiata in uscita. Allo stesso tempo, il suo design soddisfa lo standard del raggio di curvatura della fibra per garantire prestazioni stabili della fibra. La tromba del portacavi in ​​fibra è facile da installare e ha una forte compatibilità. È adatto a vari sistemi di vassoi in fibra ottica. Le sue prestazioni ignifughe soddisfano lo standard UL94 FV-0. È sicuro e affidabile. È un accessorio importante per la gestione efficiente delle linee in fibra ottica nel cablaggio in fibra ottica dei data center. Attraverso calcoli precisi e test rigorosi, la tromba del portacavi in ​​fibra è diventata la scelta ideale per migliorare la flessibilità del layout della linea in fibra ottica e l'efficienza della trasmissione dei dati.

Cascata uscita cavi · Protezione raggio di curvatura

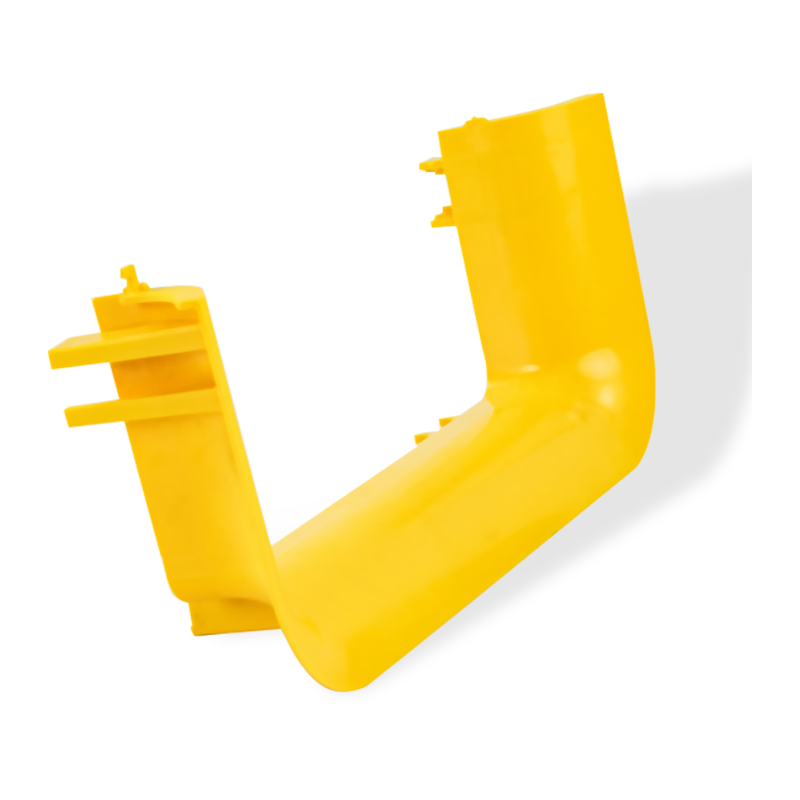

Tromba per portacavi in fibra
Il Tromba per portacavi in fibra , noto anche come cascata di uscita del cavo o caduta del raggio, è un componente specializzato progettato per l'instradamento organizzato delle fibre ottiche all'interno dei sistemi di gestione dei cavi. La sua funzione principale è quella di facilitare la transizione dei cavi in ​​fibra ottica da passerelle o canaline orizzontali a telai di distribuzione verticali o rack per apparecchiature. Progettato con una specifica geometria svasata, questo componente mantiene il raggio di curvatura critico delle fibre ottiche, prevenendo l'attenuazione del segnale o guasti meccanici causati dalla microflessione. Realizzata con materiali ignifughi ABS o PVC, la tromba garantisce una superficie liscia e priva di intoppi per le delicate guaine dei cavi durante l'installazione e la gestione dei cavi ad alta densità.
Protezione del raggio di curvatura
Il profilo curvo supporta il raggio di curvatura minimo (R30/R50/R100), proteggendo l'integrità della fibra durante le transizioni verso il basso.
Ritardante di fiamma
Materialeei classificati UL94-V0, che garantiscono la conformità agli standard di sicurezza antincendio per data center e telecomunicazioni.
Integrazione modulare
Il meccanismo di montaggio a scatto o imbullonato consente l'installazione senza strumenti complessi o tempi di inattività.
Design senza intoppi
Le superfici interne ed esterne lisce eliminano gli spigoli vivi, riducendo i danni da attrito sui cavi di connessione in fibra.
Material ABS/PC/PVC ignifugo (UL94-V0)
Raggio di curvatura standard Opzioni R30/R50/R100
Intervallo di temperatura Da -25°C a 75°C
Installazione Montaggio a scatto/a vite
Colori Giallo, Arancione, Nero
Caratteristiche del prodotto
Parametro Specifica tecnica
Material ABS/PC/PVC ignifugo (UL94-V0)
Raggio di piegatura standard Opzioni R30 / R50 / R100
Temperatura operativa Da -25°C a 75°C
Installazione Method Montaggio a scatto/a vite / Side-rail attachment
Conformità del colore Disponibile giallo (standard), arancione o nero
Scenari applicativi primari
Data Center: canalizzazioni sopraelevate per le cadute dei rack dei server Uffici centrali – Instradamento della fibra su più piani Hub dell'infrastruttura cloud: punti di ingresso di commutazione ad alta densità Strutture ISP: transizione hardware da backbone a terminazione
Installazione Protocols
  • Controllo dell'allineamento: Assicurarsi che la tromba sia allineata con il centro del sistema di gestione dei cavi verticale per evitare sollecitazioni laterali sui fasci di fibre.
  • Gestione della capacità: Evitare di riempire eccessivamente l'area della tromba; mantenere il volume del cavo al di sotto del 70% dell'area della sezione trasversale.
  • Verifica dell'allegato: Verificare che i connettori a scatto siano completamente agganciati alla parete laterale del vassoio per evitare il distacco durante la trazione del cavo.
Requisiti ambientali e di conservazione
  • Controllo ambientale: Conservare in un'area asciutta e ventilata, lontano dall'esposizione diretta ai raggi UV.
  • Esposizione chimica: Evitare il contatto con solventi forti o detergenti acidi che potrebbero degradare le proprietà ignifughe.
Proprietà fisiche
Digitare Vassoio per cavi in fibra/Vassoio per cavi ottici
Materialee Materialee PVC ignifugo per sezione diritta, ABS ignifugo Per gli accessori, il materiale del tubo flessibile è PP. Materiale ignifugo classificato UL94 FV-0
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza 120/240/300/360
Altezza sponde laterali 100
Lunghezza 2000/3000/Personalizzato
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Design chiuso, protegge i cavi in fibra ottica da eventuali danni.

2. Il condotto della canalina in fibra è realizzato in materiale plastico ignifugo con superficie liscia e bell'aspetto.

3. Offre il controllo del raggio di curvatura e garantisce un raggio della fibra ≧40 mm. Il kit di uscita del cavo mobile è opzionale per soddisfare la richiesta in espansione del data center.

4. Sono disponibili diversi tipi di modalità di installazione, ad esempio sospensione, supporto della parte superiore dell'armadio o collegamento con un altro portacavi.

Colore Giallo (pantone 123c)
Domanda ambientale Al coperto
Applicazione Adatto per un'ampia gamma di applicazioni, tra cui gestione dei cavi in fibra ottica e gestione dei cavi di alimentazione.
