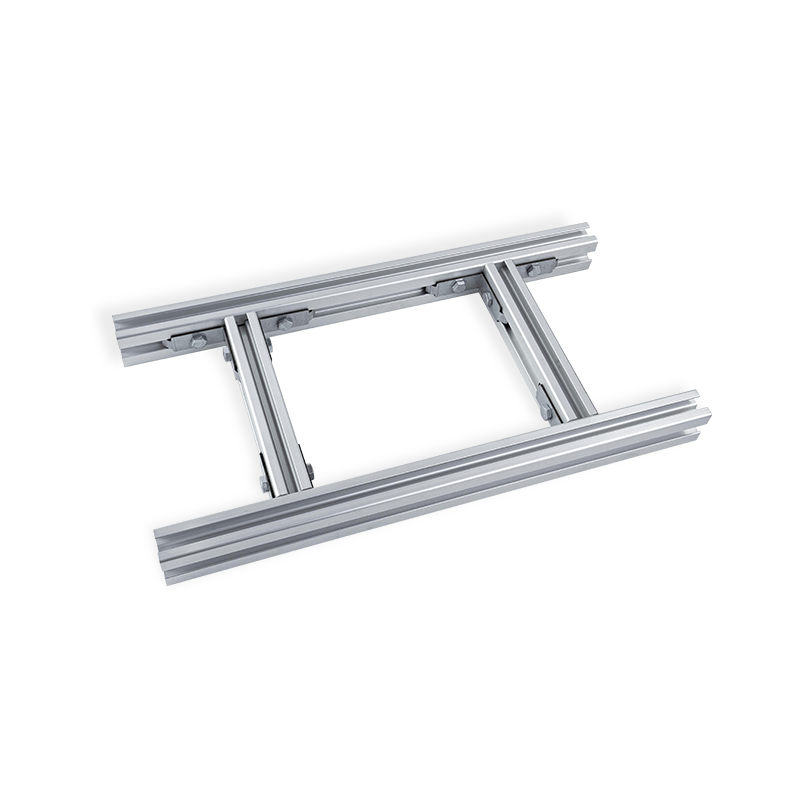

  • Passerella in alluminio con sistema aperto per la gestione dei cavi
  • Passerella in alluminio con sistema aperto per la gestione dei cavi
Introduzione al prodotto

I rack per cavi in ​​profilo di alluminio sono progettati per sistemi di gestione dei cavi aperti nei data center. Hanno ottenuto ampi riconoscimenti sul mercato per la loro leggerezza, elevata resistenza e facile manutenzione. L'uso di una lega di alluminio di alta qualità come materiale principale garantisce che il portacavi abbia capacità portante e resistenza alla corrosione, riducendo al contempo il peso complessivo per una facile movimentazione e installazione. La sua superficie è elettrozincata o zincata a caldo, con uno spessore del rivestimento rispettivamente ≥12um e >60um, fornendo resistenza alla ruggine e alla corrosione. Questo trattamento non solo prolunga la durata del portacavi, ma migliora anche la sua capacità di resistere all'erosione ambientale, garantendo un funzionamento stabile e a lungo termine. Il design aperto del portacavi semplifica la posa e la manutenzione dei cavi. Gli utenti possono far passare facilmente i cavi attraverso i gradini del portacavi per ottenere un layout di cablaggio flessibile. Allo stesso tempo, la struttura aperta ottimizza anche la circolazione dell'aria e migliora l'efficienza di dissipazione del calore del data center.

SISTEMA APERTO · GESTIONE DEI CAVI

Passerella in alluminio con sistema aperto per la gestione dei cavi

Struttura di supporto modulare per cavi di alimentazione, controllo e telecomunicazioni. Progettato per elevata resistenza meccanica e resistenza alla corrosione in ambienti interni ed esterni.

Panoramica del prodotto

La passerella in alluminio con sistema aperto è composta da due sponde laterali longitudinali collegate da pioli ad intervalli fissi, formando una struttura a scala. Realizzato in lega di alluminio estruso 6063-T5 o 6061-T6, questo sistema fornisce un percorso di supporto leggero ma rigido per i cavi. Il design aperto consente il raffreddamento per convezione naturale, previene l'accumulo di calore e semplifica l'aggiunta o la sostituzione dei cavi senza scollegare le linee esistenti. Il trattamento superficiale include finitura in laminatoio, anodizzazione (8-12μm) o verniciatura a polvere poliestere (colori RAL). La spaziatura standard dei pioli è di 250 mm o 300 mm, regolabile su richiesta. Le sezioni della scala si uniscono tramite giunzioni o accoppiatori, supportando tratti rettilinei, curve orizzontali, curve verticali interne/esterne e transizioni di alzate. La ritenzione dei cavi può essere migliorata con tacchetti, rulli opzionali o coperta con divisori per la segregazione.

6063-T5 / 6061-T6 Gradi di leghe
250 e 300 mm Spaziatura tra i pioli (standard)
Fino a 6 m Lunghezza della sezione
IP20-IP66 Protezione del sistema (con coperture)

Vantaggi fondamentali

W

Rapporto peso/resistenza

La densità dell'alluminio di 2,7 g/cm³ offre il 60% in meno di peso rispetto alle alternative in acciaio, pur mantenendo una capacità di carico fino a 200 N/m per piolo (testato secondo IEC 61537).

C

Resistenza alla corrosione

Lo strato di ossido naturale o la finitura anodizzata resiste all'umidità, alla nebbia salina (testato >480 ore ASTM B117) e agli agenti chimici. Adatto per ambienti petrolchimici e marini.

O

Accessibilità aperta

La spaziatura dei pioli consente il controllo dell'abbassamento del cavo e l'ispezione visiva. Non sono necessari strumenti per la posa o il reinstradamento dei cavi lungo il percorso, riducendo i tempi di installazione del 30%.

R

Montaggio rapido

Le piastre di giunzione a scatto e i fori preforati riducono le connessioni bullonate. Conforme alla norma DIN EN 61537 per i sistemi a passerella.

Caratteristiche del prodotto

Materiale Lega di alluminio estruso 6063-T5 / 6061-T6 (personalizzabile 6005A)
Finitura superficiale Finitura di fresatura, anodizzata (10μm trasparente o bronzo), verniciatura a polvere RAL 9002 / RAL 7040 / RAL 1018
Dimensioni sponda laterale (A x L) 50x30mm| 80x40mm| 100x45mm| 120x50 mm (altri su richiesta)
Profilo del piolo Trapezio 20x12 mm o piatto 25x15 mm; modello antiscivolo opzionale
Lunghezza standard 3000 mm, 4000 mm, 6000 mm
Spaziatura tra i pioli 250 mm (impiego pesante), 300 mm (impiego standard), 150 mm (per cavi piccoli)
Classe di carico (IEC 61537) Classe 60 / Classe 120 / Classe 180 (carico massimo distribuito 1800 N/m)
Intervallo di temperatura Da -40°C a 120°C

Scenari applicativi

Centrali elettriche e sottostazioni Data center (instradamento dei cavi aerei) Impianti di trattamento dell'acqua Raffinerie di petrolio e gas Grattacieli commerciali Reti di segnalamento ferroviario Energie rinnovabili (parchi solari/eolici) Sistemi di controllo e bagagli aeroportuali

Note tecniche e soluzioni

Mitigazione delle interferenze elettromagnetiche (EMI).

Per i cavi di segnale sensibili, installare scalette in alluminio con ponticelli di collegamento continuo. Utilizzare collegamenti a piolo collegati per ridurre l'impedenza del circuito al di sotto di 0,1 ohm per 10 m di lunghezza, in conformità alla direttiva EMC 2014/30/UE.

Gestione della dilatazione termica

L'alluminio si espande 23 x 10⁻⁶/K. Per corse superiori a 20 m, incorporare giunti di dilatazione con uno spazio di 15 mm per variazione di 10°C. Gli ancoraggi fissi posizionati ogni 6 m impediscono l'instabilità.

Prevenzione della corrosione bimetallica

Quando si collegano scale in alluminio a supporti in acciaio zincato, utilizzare cuscinetti isolanti o rondelle zincate con rivestimento Dacromet. Evitare il contatto diretto rame-alluminio in condizioni umide.

Conformità sismica e vibrazionale

I sistemi di scale con piastre di giunzione imbullonate e clip a molla resistono all'accelerazione sismica della Zona 4 (0,4 g). Per aree ad alta vibrazione, utilizzare dadi di bloccaggio e staffe antivibranti.

Domande frequenti

Qual è la differenza tra passerella portacavi e passerella portacavi?
La passerella portacavi è dotata di pioli aperti con spaziatura (tipicamente 250-300 mm) che garantiscono ventilazione e raccolta minima di detriti, ideale per cavi pesanti. La passerella portacavi ha il fondo pieno o forato, adatto a cavi di piccolo diametro. La scala riduce il peso e consente discese più facili.
La scala portacavi in ​​alluminio può essere utilizzata all'aperto in ambienti costieri?
SÌ. Specificare la finitura anodizzata (min 15μm) o la verniciatura a polvere con ibrido epossipoliestere. Per le zone di spruzzi marini diretti, utilizzare alluminio 6063 con rivestimento di conversione privo di cromati più rivestimento in poliestere resistente testato per 1000 ore in nebbia salina.
Come calcolare la capacità di carico per una determinata lunghezza della campata?
Fare riferimento alle tabelle di carico nella norma IEC 61537. Ad esempio, la guida laterale 100x45 mm con apertura di 3 m e spaziatura tra i pioli di 250 mm supporta un carico distribuito di 1200 N/m. Aumentare la densità dei pioli o ridurre la luce per carichi più elevati. Consultare la tabella di deflessione del carico del produttore.
Sono disponibili accessori per il fissaggio dei cavi senza forare?
SÌ. Le clip universali per sella, gli elementi di fissaggio in acciaio per molle e le cinghie a strappo si fissano direttamente ai pioli. Inoltre, i fermacavi con basi a scatto si adattano alle perforazioni delle guide laterali (fori preforati ogni 50 mm).

Informazioni di riferimento per l'ordine

Codice del numero di parte ACL-[Altezza binario]-[Spaziatura pioli]-[Codice finitura]-[Lunghezza cm]
Esempio ACL-100-300-PC7035-400 → altezza 100 mm, distanza tra i pioli 300 mm, verniciatura a polvere RAL7035, lunghezza 4000 mm
Accessori standard Piastre di giunzione (coppia), bulloni e dadi a molla, ponticelli di collegamento, cappucci terminali per guide laterali
Opzioni di personalizzazione Pioli inclinati per drenaggio, bulloneria in acciaio inossidabile 316, giunti preassemblati, canali con dadi imperdibili per un montaggio rapido
*Tutti i dati tecnici si basano su profili in alluminio estruso. Capacità di carico verificate secondo la norma IEC 61537:2021. Illustrazioni e specifiche del prodotto soggette a modifiche tecniche.
Proprietà fisiche
Digitare Canalina portacavi per il cablaggio
Materialee Materialee Acciaio, alluminio, ss304, ss316L
Finitura/trattamento superficiale

Pre-galvanizzato 8um/Placcatura elettrozincata (≥12um)

Zincato a caldo (>60um)

Sterilizzazione in plastica(>60um)

Rivestimento potente

Lucidatura con lavaggio acido (opzione)

Intervallo dimensionale

personalizzabile è disponibile

Larghezza
Altezza sponde laterali
Lunghezza
Spessore/diametro del filo
Massimo. Carico di lavoro Secondo le dimensioni
Accessori/prodotti correlati
Caratteristiche del prodotto
Colore Argento o altri/Secondo i clienti
Domanda ambientale
Applicazione
