Introduzione al prodotto
AGRIVOLTAICI · MONTAGGIO A TERRA · STRUTTURA APERTA

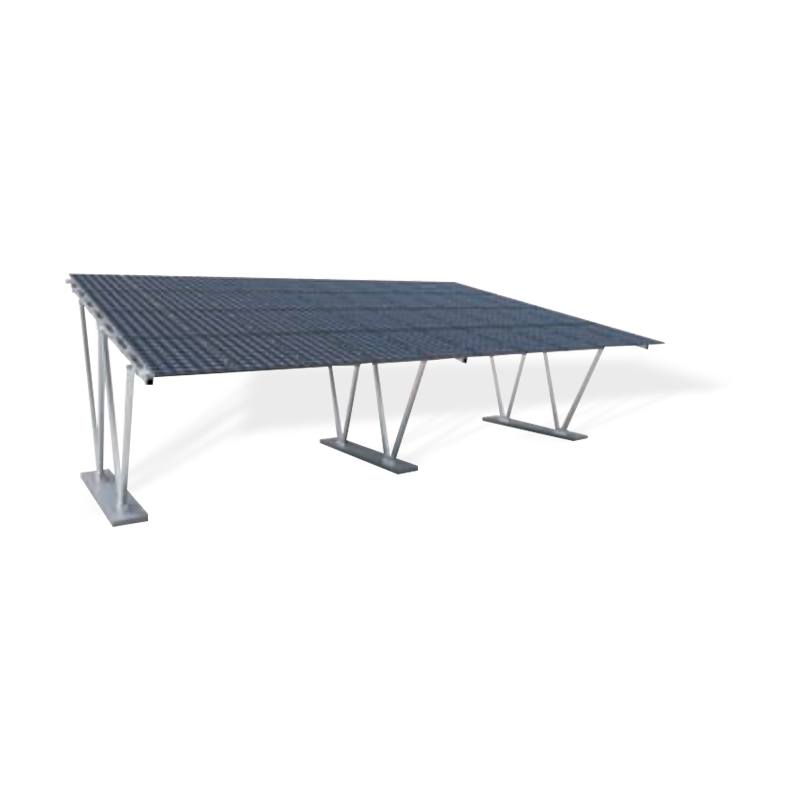

Sistema di montaggio fotovoltaico per capannone
T lui Sistema di montaggio fotovoltaico per capannoni è una soluzione di montaggio a terra a struttura aperta appositamente progettata per applicazioni fotovoltaiche agricole (agrivoltaiche) e progetti di servizi su larga scala in cui il posizionamento elevato dei pannelli consente il doppio utilizzo del terreno. Costruito in acciaio zincato a caldo o alluminio anodizzato, questo sistema presenta un design ad alta distanza che consente a macchine agricole, bestiame o colture di operare sotto il pannello solare. La struttura modulare utilizza componenti preassemblati e fondazioni su pali regolabili per adattarsi alle diverse condizioni del terreno, garantendo una rapida implementazione mantenendo la stabilità strutturale sotto i carichi di vento e neve. La sua configurazione elevata favorisce la ventilazione naturale e riduce le perdite di sporco, contribuendo a un rendimento energetico costante per tutta la vita operativa del sistema.
Doppio utilizzo del territorio
La struttura elevata consente la coltivazione simultanea delle colture, il pascolo del bestiame o il passaggio delle attrezzature sotto i pannelli, massimizzando la produttività del terreno per ettaro.
Design ad alta distanza
L'altezza da terra standard di 2,5-4,5 metri può ospitare trattori, mietitrici e altre macchine agricole senza restrizioni.
Ventilazione naturale
La sottostruttura aperta favorisce il flusso d'aria attorno ai pannelli, riducendo le temperature di esercizio e migliorando l'efficienza della conversione fotovoltaica.
Distribuzione rapida
I componenti prefabbricati e le fondazioni su pali standardizzati consentono un'installazione rapida con saldature o tagli minimi in loco.
Shed photovoltaic mounting system
Materiale Acciaio HDG / AL6005-T5 anodizzato
Liquidazione 2,5 – 4,5 metri
Carico del vento ≤55 m/sec
Carico di neve ≤1,5 kN/m²
Intervallo di inclinazione 5° – 35°
SPECIFICHE DEL PRODOTTO
Materiale primario Acciaio zincato a caldo (Q355B, rivestimento ≥85μm) o alluminio anodizzato AL6005-T5
Tipo di fondazione Pali battuti, pali a vite o zavorra in cemento
Altezza dell'array (fino alla parte inferiore del pannello) 2,5 – 4,5 metri (customizable based on machinery clearance)
Angolo di inclinazione Fisso 5° – 35° (opzioni regolabili disponibili)
Orientamento del modulo Ritratto o paesaggio; compatibile con pannelli standard da 60/72 celle
Progettare la vita 25 anni (strutturale) · 10 anni di garanzia contro la corrosione
Conformità IEC 62817, EN 1991, AS/NZS 1170
SCENARI APPLICATIVI
Aziende agricole agrivoltaiche: produzione agricola e generazione solare simultanee sullo stesso appezzamento di terreno.
Aree di pascolo per bestiame – Pascolo per pecore o bovini con pannelli solari soprastanti che forniscono ombra.
Integrazione tra frutteto e vigneto – Montaggio elevato sopra le colture a traliccio senza interferenze dovute all'ombra.
Impianti fotovoltaici su scala industriale – Progetti ad elevata distanza per l'accesso per la manutenzione e la gestione della vegetazione.
Giardini solari comunitari – Strutture aperte che consentono l'accesso del pubblico e attività educative sotto i pannelli.
Aree dismesse e terreni bonificati – Il montaggio elevato evita problemi di contaminazione del terreno.
DOMANDE FREQUENTI
Qual è lo spazio minimo richiesto per le macchine agricole standard?
Il sistema offre una distanza regolabile da 2,5 ma 4,5 m. Per trattori e mietitrebbie si consiglia un minimo di 3,5 m. Per attrezzature più piccole come tosaerba o irroratrici, in genere è sufficiente uno spazio libero di 2,8 m. Le dimensioni dei macchinari specifiche del sito dovrebbero essere verificate durante la fase di progettazione.
La struttura elevata influisce sulle prestazioni del pannello solare?
La sottostruttura aperta favorisce il flusso d'aria che raffredda i pannelli, aumentando potenzialmente l'efficienza del 3-5% rispetto al montaggio a livello del suolo nei climi caldi. Tuttavia l'altitudine potrebbe aumentare leggermente l'esposizione al vento; il sistema è progettato per resistere a velocità del vento fino a 55 m/s con un'adeguata progettazione delle fondazioni.
È possibile installare il sistema su terreni in pendenza?
SÌ. Il sistema di montaggio del capannone è adatto a pendenze fino a 15 gradi (Nord-Sud) e 10 gradi (Est-Ovest) utilizzando altezze dei pali regolabili e collegamenti articolati. Per terreni più ripidi, è disponibile un'ingegneria di fondazione personalizzata.
Come fa il sistema a gestire i carichi di neve nei climi più freddi?
Il design strutturale supporta carichi di neve fino a 1,5 kN/m² (circa 150 kg/m²). La struttura a reticolo aperto consente alla neve di cadere naturalmente, riducendo l'accumulo. Per le regioni con abbondanti nevicate, si consigliano staffe anti-neve opzionali o angoli di inclinazione più ripidi.
CONSIDERAZIONI SULL'INSTALLAZIONE
Condurre un'indagine geotecnica per determinare la profondità e il tipo del palo in base alla capacità portante del terreno e alla profondità della linea di gelo.
Verificare i requisiti di spazio libero dei macchinari con gli operatori agricoli prima di finalizzare le specifiche sull'altezza della colonna.
Pianificare il percorso dei cavi per evitare interferenze con le operazioni agricole; utilizzare condotti interrati o passerelle sopraelevate.
LINEE GUIDA PER LA MANUTENZIONE
Ispezionare annualmente le fondazioni su pali per rilevare segni di assestamento o corrosione, in particolare in condizioni di terreno ad alta umidità.
Pulire le superfici dei pannelli durante le stagioni secche per evitare perdite di sporco; l'altezza elevata consente l'accesso tramite ascensori mobili o droni.
Controllare la coppia dei bulloni sui collegamenti dopo il primo ciclo di temperatura stagionale e successivamente ogni 24 mesi.
Proprietà fisiche
Digitare Stent fotovoltaici
Materialee Materialee Lega di alluminio
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza È disponibile la personalizzazione
Altezza sponde laterali
Lunghezza
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Molteplici funzioni

2. Installazione facile

3. Bella forma

Colore

Pressione del vento di progetto: 0,55 KN/㎡

Pressione della neve prevista: 0,5 KN/㎡

Durata di servizio: 30 anni

Domanda ambientale
Applicazione Parcheggio
