Panoramica del prodotto

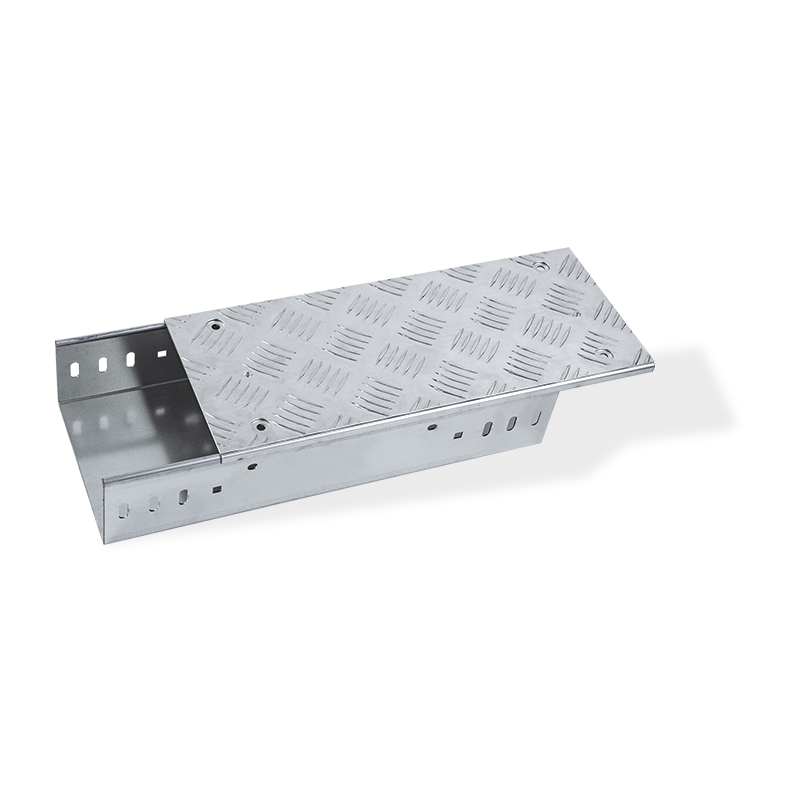

La passerella portacavi antiscivolo con copertura in lamiera striata è un sistema completo di contenimento cavi realizzato in acciaio zincato a caldo (DX51D Z275) o acciaio inossidabile 304/316L. Il corpo della vasca presenta un fondo forato o solido con goffratura antiscivolo integrata, tipicamente un motivo a rombi in rilievo che fornisce un coefficiente di attrito pari o superiore a 0,75 (testato secondo DIN 51130). La piastra di copertura è realizzata in lamiera a quadretti (durbar) spessa 1,5 mm con un motivo in rilievo di 5 mm sulla superficie superiore, che offre resistenza allo scivolamento per il personale che cammina sui vassoi coperti durante l'ispezione o la manutenzione. Il coperchio si fissa tramite chiusure a ginocchiera in acciaio inossidabile o morsetti a vite, garantendo una chiusura sicura in caso di vibrazioni. Le pareti laterali della vasca sono alte 50 mm, 80 mm o 100 mm, con cuciture saldate in fabbrica e fori preforati per giunzioni e supporti. Le applicazioni tipiche includono impianti chimici, piattaforme offshore, gallerie di cavi ed edifici di distribuzione di energia in cui è presente contaminazione da olio o grasso. Il design a conca impedisce il cedimento del cavo e fornisce una schermatura continua contro la caduta di detriti.
R12 Classe antiscivolo (DIN 51130)
0,75μ Coefficiente dinamico di attrito
IP4X Con opzione coperchio e guarnizione
Vantaggi fondamentali
Sicurezza della superficie calpestabile
La copertura in lamiera a scacchi con motivo a rombi in rilievo di 5 mm fornisce resistenza allo scivolamento per il traffico pedonale, riducendo il rischio di caduta su percorsi di vassoi elevati. Conforme alla norma OSHA 1910.22 per superfici di calpestio-lavoro.
Base in rilievo antiscivolo
Il fondo della vasca presenta una goffratura meccanica (struttura antiscivolo) anche prima dell'installazione del coperchio, prevenendo lo spostamento del cavo durante la trazione e le vibrazioni. Profondità del modello 0,8-1,2 mm.
Opzioni sigillate o ventilate
Base solida a vasca per protezione da polvere/detriti o base forata (35% di area aperta) per la ventilazione. Le coperture non sono perforate per mantenere la barriera contro la contaminazione.
Valutazione del carico pesante
Spessore parete laterale da 2,0 mm a 3,0 mm, spessore copertura 1,5 mm (a quadretti). Capacità di carico fino a 600 N/m di carico distribuito su una luce di 2 m, testato secondo IEC 61537.
Caratteristiche del prodotto
| Gradi dei materiali | Acciaio zincato a caldo DX51D Z275 (Z600 opzionale) / Acciaio inossidabile 304, 316L |
| Altezza della parete laterale | 50 mm, 80 mm, 100 mm, 120 mm |
| Intervallo di larghezza | Da 200 mm a 800 mm (con incrementi di 50 mm) |
| Copertina con motivo a quadretti | Diamante in rilievo da 5mm, passo 15x30mm, valore di resistenza allo scivolamento R12 |
| Base di tipo antiscivolo | Motivo a bottoni in rilievo o struttura a coste longitudinali |
| Finitura (zincato) | Zincato a caldo secondo ASTM A123 / ISO 1461, spessore rivestimento minimo 85μm |
| Allegato copertura | Chiusura a levetta (acciaio inossidabile 304), clip a molla o a vite ogni 600 mm |
| Intervallo di temperatura | da -40°C a 250°C (versione in acciaio); Da -40°C a 400°C (inossidabile) |
| Prestazione del fuoco | Non combustibile, Classe A1 secondo EN 13501-1 |
Scenari applicativi
Impianti industriali pesanti (acciaierie, cementifici) dove le perdite di olio creano condizioni scivolose sui vassoi standard.
Piattaforme offshore e costruzioni navali: la copertura a quadretti impedisce lo scivolamento in condizioni di bagnato, la versione in acciaio inossidabile resiste alla corrosione del sale.
Gallerie di cavi e sottostazioni sotterranee in cui il personale di manutenzione cammina sopra i cavi.
Sistemi di smistamento bagagli aeroportuali e aree di transito dei piazzali che richiedono elevata durabilità e resistenza al traffico pedonale.
Impianti di lavorazione alimentare (progettazione igienica con coperture inclinate per evitare ristagni di liquidi).
Estrazione mineraria e lavorazione dei minerali: vassoio per carichi pesanti con copertura antiscivolo per ambienti polverosi.
Note tecniche e soluzioni
Prove di carico per coperture calpestabili
Copertura in lamiera striata testata per carico concentrato di 1,5kN su area 200x200mm senza deformazioni permanenti. Per un traffico pedonale frequente, specificare supporti di copertura aggiuntivi a intervalli di 1,2 m e utilizzare strisce antiscivolo sui bordi della copertura.
Corrosione sotto le guarnizioni
Quando tra il coperchio e la vasca vengono installate guarnizioni in gomma per il grado di protezione IP, potrebbe verificarsi intrappolamento di umidità. Utilizzare guarnizioni in neoprene con fessure di drenaggio (aperture da 3 mm ogni 200 mm) o specificare l'acciaio inossidabile per le zone costiere.
Continuità di messa a terra
Il rivestimento antiscivolo e la copertura a quadretti possono interrompere il percorso di messa a terra. Installare i ponticelli di messa a terra (treccia di rame, 6 mm²) tra il coperchio e il corpo del vassoio a intervalli massimi di 6 m. Alette di collegamento fornite come accessorio.
Sicurezza rimozione coperchio
Le singole sezioni della copertura pesano fino a 15 kg/m. Per sezioni lunghe, specificare cerniere assistite da pistoni a gas o coperture divise con maniglie di sollevamento. I fermi di sicurezza impediscono l'apertura accidentale nei percorsi verticali.
Domande frequenti
Qual è la differenza tra copertura a quadretti e copertura piana standard?
Il coperchio della piastra a scacchi presenta un motivo a rombi in rilievo sulla superficie superiore che garantisce resistenza allo scivolamento per il personale che cammina sui vassoi. Le coperture piatte sono lisce e diventano scivolose se bagnate o oleose. Le coperture a quadretti aggiungono 1,5-2,5 kg per metro quadrato ma migliorano i livelli di sicurezza a R12/R13.
La goffratura antiscivolo sul fondo del vassoio può danneggiare le guaine dei cavi?
La profondità di goffratura è controllata a un massimo di 0,6 mm con bordi arrotondati (raggio 0,3 mm). Per i cavi in fibra ottica sensibili, utilizzare un tappetino di rivestimento liscio o specificare un fondo non perforato senza goffratura nella zona di contatto del cavo.
Come mantenere la resistenza allo scivolamento dopo la verniciatura a polvere?
Il rivestimento a polvere (80-120μm) riduce l'altezza della trama del 15-20%. Per le aree critiche antiscivolo, specificare solo la zincatura a caldo (nessun rivestimento aggiuntivo) o applicare un rivestimento aggregato antiscivolo (ossido di alluminio) sopra il rivestimento a polvere.
Sono disponibili forme di copertura personalizzate per i percorsi curvi?
SÌ. Le piastre piane striate possono essere tagliate al laser per adattarsi a curve orizzontali, curve verticali interne/esterne e riduzioni. Il raggio minimo di curvatura della copertura è 600 mm; i raggi più stretti richiedono coperture segmentate.
Informazioni di riferimento per l'ordine
Struttura del numero di parte
NSTC-[Larghezza]-[Altezza]-[Materiale]-[Tipo di copertura]
Esempio: NSTC-400-80-GS-CQ → larghezza 400 mm, altezza 80 mm, acciaio zincato, copertura a scacchi con chiusure
- Codici materiali: GS (galv a caldo), SS304, SS316
- Tipo di coperchio: CQ (a scacchi), CL (chiusura a morsetto), CT (chiusura a levetta)
Contenuto della consegna standard
- Sezioni di conca (lunghezza 3 o 6 m) con flange terminali pre-saldate
- Cerniere o chiavistelli in acciaio inox con sezioni di copertura in lamiera striata
- Piastre di accoppiamento e hardware di giunzione (incluse cinghie di messa a terra)
- Guarnizione in neoprene (opzionale per tenuta alla polvere)
Imballo: pallet in legno con interfalde antigraffio, max 25 sezioni per pallet.
*Dati tecnici basati sui test di attrito IEC 61537:2021 e ASTM F1679. Valori di carico verificati per una campata di supporto di 2 m. Ingegneria sul campo consigliata per zone sismiche e applicazioni esterne con vento forte.
