Accessori per curve tonde per passerelle a canale

chiedere
Pagina precedente：Accessori per tee in lega in lega in lega di alluminioProssimo：Accessori a T a gomito per passacavo in acciaio inossidabile (ss304).
Introduzione al prodotto
TIPO DI CAVA · CURVA TONDA · PERCORSO DEI CAVI

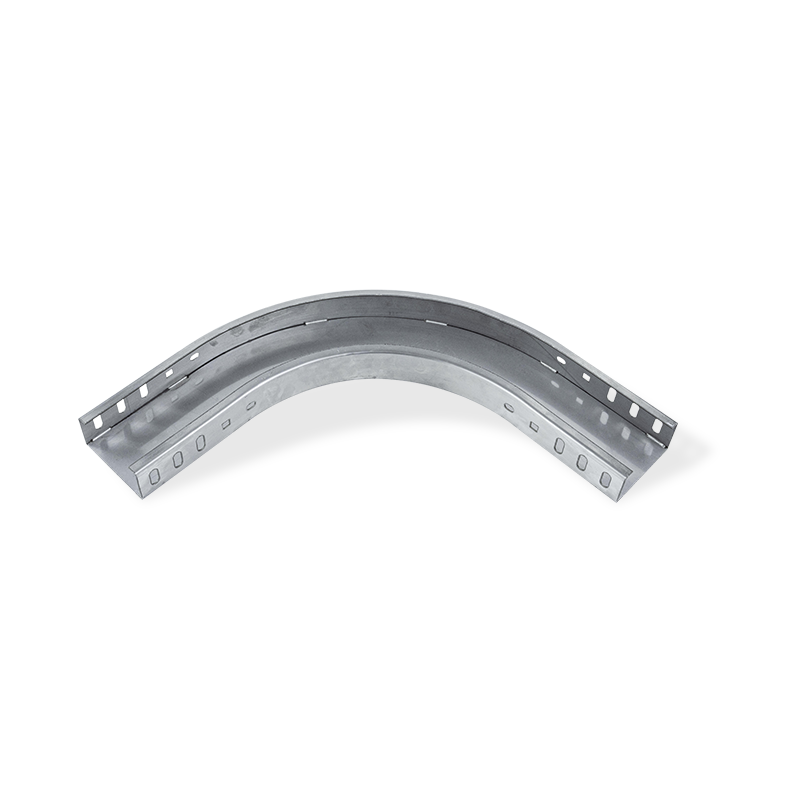

Accessori per curve tonde per passerelle a canale
R Gli accessori a curvatura tonda per passerelle portacavi di tipo a conca sono componenti progettati per facilitare cambi direzionali fluidi nei sistemi di gestione dei cavi. Questi raccordi forniscono un percorso di transizione curvo che mantiene il raggio di curvatura minimo richiesto per i cavi di alimentazione e dati, prevenendo lo stress dell'isolamento e il degrado del segnale. Realizzati in acciaio laminato a freddo con verniciatura a polvere elettrostatica (plastica spray) o finitura zincata a caldo, gli accessori sono disponibili nelle configurazioni a 45°, 90° e 135° per applicazioni orizzontali e verticali. Il design a conca garantisce un supporto continuo del cavo attraverso la curva, eliminando i punti di schiacciamento e mantenendo l'integrità strutturale del percorso del cavo. Questi accessori sono compatibili con le larghezze standard dei vassoi che vanno da 100 mm a 600 mm e sono adatti per progetti industriali, commerciali e infrastrutturali che richiedono un passaggio affidabile dei cavi.
Round-bend accessories for trough type cable tray
VANTAGGI PRINCIPALI
Conformità al raggio di curvatura
La curvatura progettata mantiene il raggio di curvatura minimo per i cavi di alimentazione e dati, prevenendo lo stress dell'isolamento e l'attenuazione del segnale.
Supporto continuo del cavo
Il design a conca fornisce un supporto ininterrotto durante la curvatura, eliminando i punti di schiacciamento e prevenendo l'abbassamento del cavo.
Protezione dalla corrosione
La verniciatura a polvere elettrostatica o la zincatura a caldo offrono una protezione duratura contro l'umidità, le sostanze chimiche e l'esposizione atmosferica.
Compatibilità modulare
Le dimensioni standardizzate e le configurazioni dei fori garantiscono un'integrazione perfetta con i sistemi di vaschette esistenti di diversi produttori.
Materiale Acciaio laminato a freddo/acciaio laminato a caldo
Finisci Verniciato a polvere/zincato a caldo
Angoli 45° / 90° / 135°
Intervallo di larghezza 100 mm – 600 mm
Rivestimento 60-100μm polvere / 85μm zincato
SPECIFICHE DEL PRODOTTO
Materiale di base Acciaio al carbonio laminato a freddo (Q235B) o acciaio laminato a caldo
Trattamento superficiale Verniciatura elettrostatica a polvere poliestere/epossidica (RAL 7035, 9002 o personalizzata) / Zincatura a caldo (ASTM A123)
Angoli disponibili Orizzontale: 45°, 90°, 135° · Verticale: 45°, 90° (verso l'alto/verso il basso)
Compatibilità della larghezza 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm
Altezza della parete laterale 50 mm, 80 mm, 100 mm, 120 mm (altezza vassoio corrispondente)
Materiale thickness 1,2 mm – 2,5 mm a seconda della larghezza e del carico nominale
Raggio di curvatura (interno) ≥100mm (standard) · ≥150mm (heavy duty)
Tipo di connessione Piastre di giunzione imbullonate o flange saldate (personalizzate)
SCENARI APPLICATIVI
Impianti di produzione industriale – Instradamento di cavi di alimentazione e controllo attorno a macchinari, colonne e ostacoli strutturali.
Data center: gestione delle transizioni dei cavi in ​​fibra ottica e in rame nei percorsi dei cavi sopraelevati e sotto il pavimento.
Edifici commerciali – Instradamento dei cavi verticale e orizzontale all'interno di locali elettrici, vani e cavità del soffitto.
Progetti infrastrutturali: tunnel, ponti e snodi di trasporto che richiedono soluzioni durevoli di gestione dei cavi.
Impianti petroliferi e del gas – Curve resistenti alla corrosione per sistemi di passerelle portacavi in ​​ambienti difficili.
DOMANDE FREQUENTI
▶ Qual è il raggio di curvatura minimo per le configurazioni standard?
Gli accessori di curvatura tonda standard forniscono un raggio di curvatura interno di ≥100 mm, adatto alla maggior parte dei cavi di alimentazione e controllo. Per i cavi in ​​fibra ottica o i cavi dati sensibili, sono disponibili versioni per carichi pesanti con raggio ≥150 mm per soddisfare i requisiti specifici del produttore di cavi.
▶ Questi accessori possono essere utilizzati con i sistemi di vaschette prezincate?
SÌ. Gli accessori per piegature sono compatibili con tutti i sistemi di vaschette standard. Per i vassoi prezincati, consigliamo curve verniciate a polvere per abbinare l'estetica e la resistenza alla corrosione. Per i sistemi zincati a caldo, le curve zincate forniscono continuità e protezione ottimali del materiale.
▶ Come si collegano gli accessori alle sezioni diritte del vassoio?
Gli accessori di curvatura sono collegati mediante piastre di giunzione imbullonate (incluse con ciascun raccordo). L'hardware standard include bulloni, rondelle e dadi in acciaio inossidabile o zincati. I fori preforati si allineano con i modelli di accoppiatore del vassoio standard per un allineamento senza attrezzi e un fissaggio sicuro.
▶ Sono disponibili angoli di piega o raggi personalizzati?
Su richiesta sono disponibili angoli personalizzati (15°, 30°, 60° o non standard) e raggi di curvatura maggiori. Si applicano quantità minime di ordine. Consultare il team di ingegneri per i requisiti specifici di instradamento e le specifiche del cavo.
LINEE GUIDA PER L'INSTALLAZIONE
Assicurarsi che il raggio di curvatura selezionato sia adeguato per il diametro del cavo maggiore nel fascio. Fare riferimento alle specifiche del produttore del cavo per i requisiti del raggio di curvatura minimo.
Utilizzare elementi di fissaggio in acciaio inossidabile durante l'installazione in ambienti corrosivi per prevenire la corrosione galvanica tra metalli diversi.
Supportare le curve con staffe aggiuntive nei punti di entrata e di uscita per evitare cedimenti, soprattutto nelle applicazioni orizzontali con carichi di cavi pesanti.
STOCCAGGIO E GESTIONE
Conservare gli accessori di piegatura in un'area asciutta e ventilata per evitare la formazione di condensa e potenziali danni al rivestimento prima dell'installazione.
Ispezionare le superfici verniciate a polvere per verificare la presenza di scheggiature o graffi al momento della consegna; applicare un rivestimento di ritocco su qualsiasi metallo esposto per mantenere la protezione dalla corrosione.
Non impilare oggetti pesanti sopra i raccordi curvi durante lo stoccaggio, poiché ciò potrebbe causare la deformazione della sezione curva.
Accessori per curve tonde · tipo a vasca · 45°/90°/135° · verniciato a polvere o zincato · Larghezza 100-600 mm
Proprietà fisiche
Digitare Attraverso il tipo
Materialee Materialee Acciaio, alluminio, ss304, ss316L
Finitura/trattamento superficiale

Pre-galvanizzato 8um/Placcatura elettrozincata (≥12um)

Zincato a caldo (＞60um)

Sterilizzazione in plastica（＞60um）

Rivestimento potente

Lucidatura con lavaggio acido (opzione)

Intervallo dimensionale

personalizzabile è disponibile

Larghezza 50/100/150/200/250/300mm
Altezza sponde laterali 25/50/75/100/150 mm
Lunghezza
Spessore/diametro del filo 0,8/1/1,2 mm
Massimo. Carico di lavoro Secondo le dimensioni
Accessori/prodotti correlati
Caratteristiche del prodotto I cavi completamente chiusi sono efficaci nella schermatura dei cavi di controllo dalle interferenze e nella protezione
cavi in ambienti altamente corrosivi.
Colore Argento o altri/Secondo i clienti
Domanda ambientale Temperatura normale interna e asciutta, anticorrosione leggera, temperatura elevata, umidità esterna, corrosione intensa e temperatura normale asciutta
Applicazione Petrolio, gas, prodotti chimici, navi, edilizia, infrastrutture
