Accessori per piegatura tonda SS verso il basso per passerella portacavi antiscivolo fornitore
Casa / Prodotti / Serie di passerelle portacavi forate / Accessori per piegatura tonda SS verso il basso per passerella portacavi antiscivolo
Prodotto
Mettiti in contatto

Si usted necesita cualquier ayuda, por favor no dude en contactar con nosotros

  • Accessori per piegatura tonda SS verso il basso per passerella portacavi antiscivolo
  • Accessori per piegatura tonda SS verso il basso per passerella portacavi antiscivolo

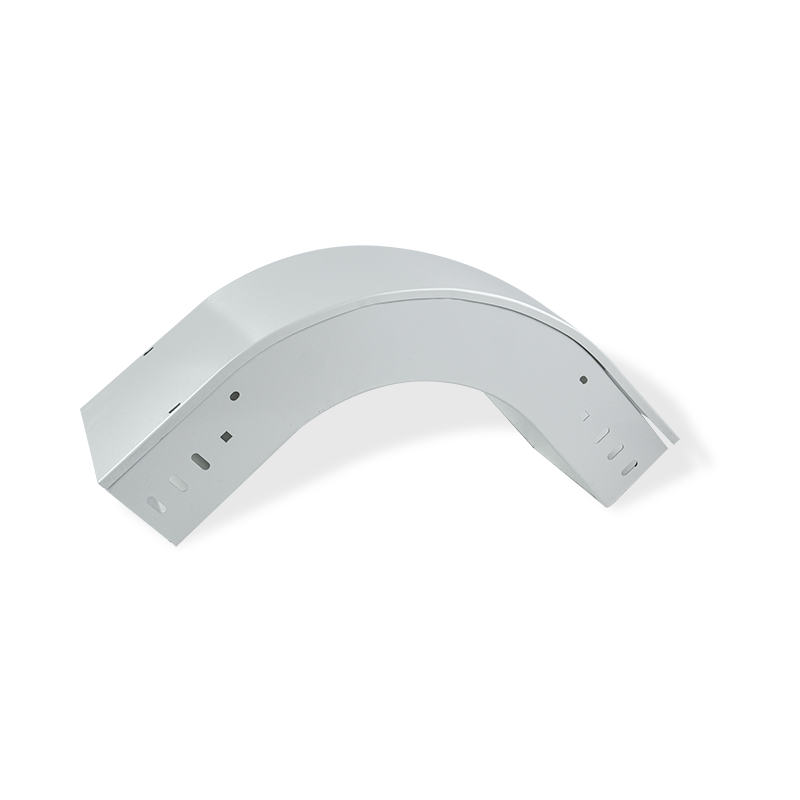

Accessori per piegatura tonda SS verso il basso per passerella portacavi antiscivolo

chiedere
Pagina precedente：Non esiste alcun prodotto precedenteProssimo：Accessori per curve rotonde in plastica spray per sistemi di canaline per cavi
Introduzione al prodotto
SS · VASCA ANTISCIVOLO · CURVA VERSO IL BASSO
Accessori per curvatura tonda SS per passerella portacavi antiscivolo
S Gli accessori per piegatura tonda in acciaio inossidabile per canaline portacavi antiscivolo sono raccordi progettati con precisione progettati per facilitare le transizioni verticali verso il basso nei sistemi di gestione dei cavi. Realizzati in acciaio inossidabile AISI 304 o 316L, questi componenti presentano un motivo antiscivolo in rilievo o a scacchi sul fondo della vasca per impedire lo spostamento del cavo durante l'installazione e in caso di vibrazioni. La configurazione di curvatura circolare verso il basso mantiene un raggio uniforme e controllato che preserva i requisiti del raggio di curvatura del cavo fornendo al contempo una superficie di supporto continua. La struttura della superficie antiscivolo migliora la ritenzione del cavo, riducendo il rischio di movimento che può portare all'usura dell'isolamento o al degrado del segnale. Questi accessori sono ideali per ambienti che richiedono resistenza alla corrosione, igiene o maggiore stabilità dei cavi, comprese le applicazioni alimentari, farmaceutiche e marine.
VANTAGGI PRINCIPALI
Resistenza alla corrosione
L'acciaio inossidabile AISI 304/316L offre una protezione superiore contro umidità, sostanze chimiche e ambienti salini, eliminando la necessità di rivestimenti superficiali.
Superficie antiscivolo
Il motivo in rilievo o a scacchi sul fondo della vasca impedisce lo slittamento del cavo durante l'installazione e mantiene la posizione del cavo sotto carichi dinamici.
Protezione del raggio di curvatura
La transizione curva mantiene il raggio di curvatura minimo per i cavi di alimentazione e dati, prevenendo lo stress dell'isolamento e l'attenuazione del segnale.
Progettazione igienica
Le superfici lisce in acciaio inossidabile resistono alla crescita batterica e sono facili da pulire, rendendole adatte agli ambienti alimentari e farmaceutici.
SS down round bend accessories for trough anti-slip cable tray
Materiale Acciaio inossidabile AISI 304/316L
Finisci N. 2B / N. 4 spazzolato/decapato
Angolo 90° verso il basso
Intervallo di larghezza 100 mm – 600 mm
Modello antiscivolo Diamantato/quadretto in rilievo
SPECIFICHE DEL PRODOTTO
Materiale grade AISI 304 (1.4301) standard · AISI 316L (1.4404) per ambienti costieri/chimici
Finitura superficiale N. 2B finitura laminata, N. 4 spazzolata o decapata/passivata
Modello antiscivolo Rombo in rilievo (altezza 3 mm) o lastra a quadretti (disegno in rilievo 5 mm)
Configurazione della piega 90° verso il basso round bend (vertical transition)
Compatibilità della larghezza 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm
Altezza della parete laterale 50 mm, 80 mm, 100 mm, 120 mm (altezza vassoio corrispondente)
Materiale thickness 1,2 mm – 2,5 mm a seconda della larghezza e del carico nominale
Raggio di curvatura (interno) ≥100mm (standard) · ≥150mm (heavy duty/fibra ottica)
Intervallo di temperatura Da -40°C a 400°C (continuo)
SCENARI APPLICATIVI
Lavorazione di alimenti e bevande – La struttura in acciaio inossidabile resiste a frequenti lavaggi e protocolli di pulizia igienica.
Produzione farmaceutica: le superfici lisce e non porose prevengono l'accumulo di batteri e soddisfano i requisiti GMP.
Installazioni marine e offshore: il grado 316L offre resistenza alla corrosione dell'acqua salata negli ambienti di bordo e piattaforma.
Impianti di lavorazione chimica – L'acciaio inossidabile resiste ai prodotti chimici aggressivi e alle atmosfere acide dove l'acciaio al carbonio fallirebbe.
Data center: la superficie antiscivolo impedisce il movimento dei cavi nelle installazioni in fibra e rame ad alta densità sotto pavimenti sopraelevati.
DOMANDE FREQUENTI
Qual è la differenza tra AISI 304 e 316L per questi accessori?
AISI 304 è il grado standard che offre un'eccellente resistenza alla corrosione per la maggior parte delle applicazioni interne ed esterne. L'AISI 316L contiene molibdeno, che fornisce una maggiore resistenza a cloruri e acidi, rendendolo la scelta preferita per ambienti costieri, marini e di lavorazione chimica in cui sono presenti nebbia salina o sostanze chimiche aggressive.
In che modo il disegno antiscivolo influisce sulla trazione del cavo?
Il motivo a rombi o a scacchi in rilievo fornisce un maggiore attrito che impedisce il movimento del cavo dopo l'installazione. Durante la trazione dei cavi, la struttura rialzata non aumenta in modo significativo la resistenza alla trazione, poiché i cavi vengono generalmente tirati lungo l'asse del vassoio. Per i cavi in ​​fibra ottica sensibili è disponibile un motivo in rilievo più liscio con altezza ridotta.
Questi accessori possono essere saldati ai sistemi di vassoi in acciaio inox esistenti?
SÌ. Gli accessori sono interamente saldabili mediante tecnica TIG o MIG con apposito filo d'apporto in acciaio inox. Si consiglia la passivazione post saldatura per ripristinare lo strato di ossido resistente alla corrosione. Sono disponibili anche piastre di giunzione imbullonate per l'installazione senza attrezzi.
Quale raggio di curvatura è consigliato per i cavi in ​​fibra ottica?
Per i cavi in ​​fibra ottica standard monomodali e multimodali, si consiglia un raggio di curvatura minimo di 150 mm per evitare perdite da microflessione. I nostri accessori per piegature verso il basso per impieghi gravosi forniscono un raggio interno ≥150 mm per accogliere installazioni di fibre sensibili mantenendo la superficie antiscivolo.
LINEE GUIDA PER L'INSTALLAZIONE
Utilizzare elementi di fissaggio in acciaio inossidabile (AISI 304 o 316) per tutti i collegamenti per prevenire la corrosione galvanica tra metalli diversi.
Supportare la curva nei punti di entrata e di uscita con staffe aggiuntive per evitare sollecitazioni sui giunti saldati o bullonati, in particolare con cavi di riempimento pesanti.
Verificare che il raggio di curvatura selezionato corrisponda alle specifiche del produttore del cavo per il cavo dal diametro maggiore nel fascio.
MANUTENZIONE E GESTIONE
Pulire le superfici in acciaio inossidabile utilizzando detergenti non abrasivi e non clorurati per preservare lo strato di ossido passivo e mantenere la resistenza alla corrosione.
Ispezionare il modello antiscivolo per eventuali deformazioni o usura dopo aver tirato pesantemente il cavo; piccoli segni superficiali possono essere levigati con strumenti di finitura in acciaio inossidabile.
Conservare in un'area pulita e asciutta, lontana dal contatto con acciaio al carbonio o altri metalli diversi per evitare contaminazione superficiale e corrosione per vaiolatura.
Curva tonda SS verso il basso · conca antiscivolo · AISI 304/316L · 90° verso il basso · diamante/scacchi in rilievo · larghezza 100-600 mm
Serie di passerelle portacavi antiscivolo di tipo a canaletta
Accessori per piegature rotonde in plastica spray per passerella portacavi antiscivolo di tipo trogolo
Questo prodotto è un componente essenziale del sistema di passerelle portacavi antiscivolo a conca, progettato per applicazioni che richiedono flessione verso il basso nei sistemi di instradamento dei cavi. È costruito con acciaio come materiale di base e presenta un trattamento superficiale in plastica a spruzzo con uno spessore del rivestimento superiore a 60 micrometri, garantendo una ritenzione del colore duratura e adattabilità a varie condizioni ambientali.
Caratteristiche del prodotto
Materiale di base e struttura
Il materiale di base in acciaio fornisce resistenza strutturale e stabilità a lungo termine
Trattamento superficiale
Il rivestimento in plastica spray con spessore superiore a 60 micrometri migliora la resistenza alla corrosione e mantiene la durata del colore
Caratteristiche del progetto
La struttura a conca con design a curvatura circolare verso il basso consente una facile installazione e smontaggio, supportando il passaggio flessibile dei cavi nei percorsi di piegatura verso il basso
Protezione del cavo
Il design del conduttore del cavo completamente chiuso offre protezione schermante per i cavi di controllo, riducendo le interferenze elettromagnetiche e prevenendo danni fisici
Vantaggi del prodotto
  • La superficie in plastica spray migliora la resistenza alla corrosione, adatta per ambienti umidi e corrosivi
  • La struttura a conca e il design con curvatura verso il basso semplificano il passaggio dei cavi, in particolare nei percorsi complessi
  • Il design completamente chiuso offre una protezione completa del cavo, prolungandone la durata
  • La facilità di installazione e smontaggio riduce i tempi e i costi di manutenzione
Aree di applicazione
Impianti industriali Impianti energetici Stazioni base di comunicazione Snodi dei trasporti Altre impostazioni che richiedono una flessione verso il basso nel passaggio dei cavi
⌀
Spessore del rivestimento verificato mediante spessimetro magnetico. Minimo 60μm applicato su tutte le superfici esposte compreso il raggio interno.
Proprietà fisiche
Digitare Attraverso il tipo
Materialee Materialee Acciaio, alluminio, ss304, ss316L
Finitura/trattamento superficiale

Pre-galvanizzato 8um/Placcatura elettrozincata (≥12um)

Zincato a caldo (＞60um)

Sterilizzazione in plastica（＞60um）

Rivestimento potente

Lucidatura con lavaggio acido (opzione)

Intervallo dimensionale

personalizzabile è disponibile

Larghezza 50/100/150/200/250/300 mm
Altezza sponde laterali 25/50/75/100/150 mm
Lunghezza
Spessore/diametro del filo 0,8/1/1,2 mm
Massimo. Carico di lavoro Secondo le dimensioni
Accessori/prodotti correlati
Caratteristiche del prodotto I cavi completamente chiusi sono efficaci nella schermatura dei cavi di controllo dalle interferenze e nella protezione
cavi in ambienti altamente corrosivi.
Colore Argento o altri/Secondo i clienti
Domanda ambientale Temperatura normale interna e asciutta, anticorrosione leggera, temperatura elevata, umidità esterna, corrosione intensa e temperatura normale asciutta
Applicazione Petrolio, gas, prodotti chimici, navi, edilizia, infrastrutture
