  • Passerella portacavi in ​​rete metallica
  • Passerella portacavi in ​​rete metallica
Introduzione al prodotto

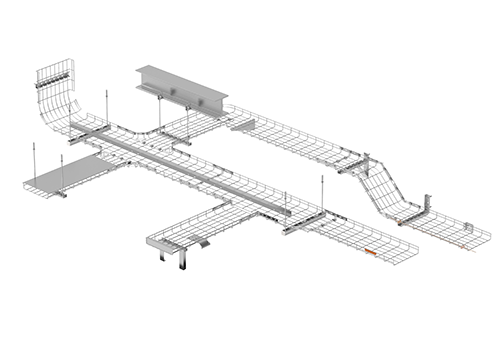

A Passerella per cavi in rete metallica è un sistema strutturale progettato per supportare e instradare cavi elettrici, cavi dati e fibre ottiche. Realizzato con fili di acciaio ad alta resistenza saldati secondo uno schema a griglia, questo vassoio fornisce un'alternativa leggera ma robusta ai tradizionali sistemi di gestione dei cavi a fondo solido o a scala. L'architettura a rete aperta facilita il massimo flusso d'aria attorno al cablaggio, prevenendo l'accumulo di calore e consentendo un facile ingresso e uscita dei cavi in ​​qualsiasi punto lungo la lunghezza del vassoio. Disponibile in varie finiture tra cui elettrozincato, zincato a caldo e acciaio inossidabile, è progettato per soddisfare i requisiti meccanici delle infrastrutture industriali e commerciali.

SERIE DI PRODOTTI · WMCT
Passerella per cavi in rete metallica
Sistema di gestione dei cavi a rete aperta per efficienza termica e implementazione rapida
Conforme alla norma IEC 61537 Riconosciuto UL Certificato CE
360°
Dissipazione del calore
Il design a griglia aperta mantiene la portata del cavo e previene il degrado termico.
50x100
Griglia a maglie (mm)
Configurazione standard con opzioni di spaziatura personalizzabili.
3,5-6,0
Diametro del filo (mm)
Selezionare in base ai requisiti di carico e alla lunghezza della campata.
1,5-2,0 m
Spaziatura del supporto
Intervallo consigliato per una distribuzione ottimale del carico.
Vantaggi fondamentali
01
Gestione termica
Il design a griglia aperta consente una dissipazione del calore a 360 gradi, mantenendo la portata dei cavi di alimentazione e prevenendo il degrado termico.
02
Flessibilità di installazione
I vassoi possono essere tagliati e formati in loco per creare pieghe, raccordi a T e offset utilizzando tronchesi standard, riducendo la necessità di raccordi prefabbricati.
03
Prevenzione dei contaminanti
La superficie minima impedisce l'accumulo di polvere, detriti e umidità, rendendolo adatto ad ambienti con rigorosi codici di igiene o sicurezza.
04
Accessibilità via cavo
Facilita la rapida ispezione e tracciabilità dei cavi, riducendo significativamente i tempi di manodopera durante gli aggiornamenti del sistema o i cicli di manutenzione.
Specifiche e caratteristiche del prodotto
Parametri tecnici nelle configurazioni standard
Caratteristica Descrizione tecnica
Opzioni materiali Acciaio al carbonio (Q235B), acciaio inossidabile (AISI 304/316L)
Finitura superficiale Elettrozincato, zincato a caldo, verniciato a polvere (colori RAL)
Diametro del filo Gamma da 3,5 mm a 6,0 mm a seconda dei requisiti di carico
Dimensione della griglia della maglia Configurazione standard 50 mm x 100 mm
Altezza laterale Disponibili opzioni da 30 mm, 50 mm, 100 mm, 150 mm
Lunghezza della sezione Standard 3000mm, personalizzabile fino a 6000mm
Scenari applicativi
Centri dati
Instradamento di cavi in fibra ottica e rame ad alta densità sopra rack di server o sotto pavimenti sopraelevati.
Automazione industriale
Supporto di cavi di controllo e linee di distribuzione elettrica negli impianti di produzione e nelle linee di assemblaggio.
Industria alimentare e delle bevande
Utilizzato nelle aree di lavorazione in cui è necessario che le varianti in acciaio inossidabile resistano a frequenti lavaggi.
Edifici commerciali
Integrato negli spazi vuoti del controsoffitto per le telecomunicazioni e la gestione dell'infrastruttura elettrica.
Supporto strutturale
  • Spaziatura di supporto – Per mantenere l'integrità del vassoio e prevenirne la flessione, le staffe di supporto devono essere installate a intervalli compresi tra 1,5 e 2,0 metri, a seconda del carico totale del cavo.
  • Capacità di carico – Assicurarsi che il peso totale dei cavi non superi il carico di lavoro sicuro (SWL) calcolato per il diametro del filo e l'altezza laterale specifici.
  • Calcolo dell'intervallo – Fare riferimento alle tabelle di carico per determinare la distanza massima consentita in base al peso del cavo.
Sicurezza e Manutenzione
  • Design senza sbavature – I supporti devono essere dotati di un bordo saldato a T o di estremità arrotondate del filo per proteggere le guaine dei cavi dall'abrasione durante il processo di trazione.
  • Continuità elettrica – Sono necessari una messa a terra e un collegamento adeguati per garantire che il sistema funga da efficace conduttore di messa a terra delle apparecchiature (EGC).
  • Condizioni di conservazione – I componenti devono essere conservati in un ambiente asciutto e ventilato per prevenire l'ossidazione, in particolare per i prodotti elettrozincati prima dell'installazione finale.
Proprietà fisiche
Digitare Tipo di filo
Materialee Materialee acciaio al carbonio (Q235B), acciaio inossidabile (304L / 316L)
Finitura/trattamento superficiale

Prezincato 8um

Placcatura elettrozincata (≥12um)

Zincato a caldo (>60um)

Sterilizzazione in plastica(>60um)

Rivestimento potente

Lucidatura con lavaggio acido (opzione)

È disponibile una gamma dimensionale personalizzabile Larghezza 50mm~1000mm
Altezza sponde laterali 25mm-200mm
Lunghezza 300mm-6000mm
Spessore/diametro del filo 3,5/4,0/4,0/6,0/8,0
Massimo. Carico di lavoro 100-400 kg (100-400 kg in base alle dimensioni e allo spessore, dipende dal diametro del filo)
Accessori/prodotti correlati
Caratteristiche del prodotto 1. Il peso delle passerelle per cavi in rete metallica è pari a 1/5 rispetto a quello delle passerelle per cavi tradizionali, il che le rende più facili da installare.

2. Il design aperto consente un flusso d'aria continuo, che impedisce il surriscaldamento e l'accumulo di polvere e contaminanti.

3. Tutti i tipi di gomiti possono essere realizzati in modo flessibile nel sito del progetto.

4. Sono disponibili molteplici finiture per applicazioni interne ed esterne.

5. La visibilità del cavo consente aggiornamenti e manutenzioni più convenienti. 6. I bordi dritti e ondulati possono essere selezionati dai clienti.
Colore Argento o altri/secondo i clienti
Domanda ambientale Occasioni interne, esterne, ad alta corrosione
Applicazione Le passerelle portacavi e gli accessori delle passerelle portacavi sono ampiamente utilizzati in molti settori, come data center, industria energetica, linee di produzione alimentare ecc.
