Introduzione al prodotto

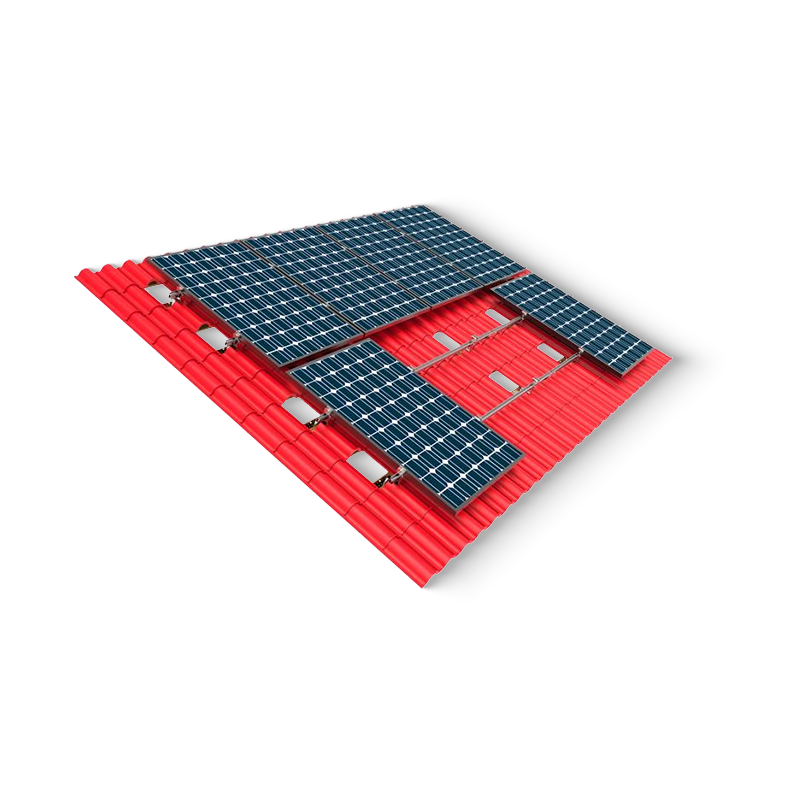

Sistema di montaggio per piastrelle smaltate
Il Sistema di montaggio per piastrelle smaltate è una soluzione strutturale specializzata progettata per il fissaggio di moduli fotovoltaici e altre apparecchiature da tetto su tegole smaltate (lisce, curve o ad incastro) in argilla o cemento. Progettato per interfacciarsi con la geometria unica delle tegole smaltate senza compromettere l'integrità dell'impermeabilizzazione del tetto, questo sistema utilizza ganci per tegole regolabili, binari in alluminio estruso e dispositivi di fissaggio in acciaio inossidabile. Il design tiene conto dell'espansione termica, delle forze di sollevamento del vento e dei carichi di neve, preservando al contempo il carattere estetico della superficie del tetto. Adatto sia per progetti di retrofit che di nuova costruzione, il sistema supporta configurazioni standard di pannelli fotovoltaici con angoli di inclinazione paralleli al piano del tetto o con regolazioni minime dell'elevazione.
Materiale
Alluminio anodizzato AL6005-T5
Elementi di fissaggio
Acciaio inossidabile SUS304
Compatibilità con piastrelle
Argilla smaltata · cemento · ad incastro
Carico del vento
Fino a 55 m/sec
A1
Integrità impermeabile
I ganci per piastrelle sono progettati per essere posizionati sotto o sopra piastrelle smaltate con cuscinetti in EPDM o guarnizioni in gomma, eliminando penetrazioni nel tetto e mantenendo la barriera meteorologica originale.
A2
Distribuzione del carico delle piastrelle
Il sistema distribuisce il peso del modulo fotovoltaico in modo uniforme su più punti di contatto delle piastrelle, prevenendo crepe localizzate o danni alle fragili superfici vetrate.
A3
Conservazione estetica
L'alluminio anodizzato e il design dei binari a basso profilo riducono al minimo l'impatto visivo, consentendo al carattere architettonico del tetto di rimanere prominente.
A4
Adattabilità modulare
Le posizioni dei ganci regolabili si adattano a diversi profili di tegole, spaziature tra i listelli e inclinazioni del tetto, consentendo un'integrazione perfetta tra diverse geometrie del tetto.
Specifiche tecniche
Materiale di base Alluminio anodizzato AL6005-T5 (12-15μm coating)
Materiale di fissaggio Acciaio inossidabile SUS304 / SUS316 (coastal zones)
Tipi di piastrelle Argilla smaltata, cemento, ad incastro (tipo S, tipo M, piatto)
Intervallo di regolazione del gancio ±20 mm verticale · ±15 mm orizzontale
Carico del vento resistance Fino a 55 m/sec (tested per EN 1991-1-4)
Capacità di carico della neve Fino a 1,2 kN/m²
Profilo della rotaia 30x30mm · 40x40mm (personalizzabile)
Temperatura operativa Da -30°C a 85°C
Ristrutturazioni del patrimonio residenziale – Integrazione fotovoltaica su edifici vincolati con coperture in tegole di argilla smaltata.
Edifici commerciali e comunali – Scuole, municipi e centri culturali con coperture vetrate curve.
Progetti di ospitalità di lusso – Hotel e resort che richiedono un'integrazione solare a basso profilo senza alterare l'aspetto del tetto.
Installazioni solari nei quartieri storici – Rispettare le linee guida sull'impatto visivo per le zone architettoniche protette.
Installazione sequence
01
Rilievo del tetto e mappatura delle tegole
Identificare il tipo di piastrella, la spaziatura dei listelli e le condizioni della superficie vetrata. Contrassegnare le posizioni dei ganci allineate con le travi del tetto sottostanti.
02
Installazione del gancio
Ganci regolabili scorrevoli sotto o sopra le piastrelle smaltate con cuscinetti di protezione in EPDM. Fissare utilizzando bulloni in acciaio inossidabile con la coppia specificata (12-15 N·m).
03
Attacco ferroviario
Montare le guide in alluminio sui ganci utilizzando connettori preassemblati. Guide di livello attraverso l'array utilizzando gli slot di regolazione integrati.
04
Bloccaggio del modulo
Posizionare i pannelli fotovoltaici sui binari e fissarli utilizzando i morsetti superiori o laterali. Verificare la continuità del collegamento a terra tra tutti i componenti.
Proprietà fisiche
Digitare Stent fotovoltaici
Materialee Materialee Lega di alluminio
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza È disponibile la personalizzazione
Altezza sponde laterali
Lunghezza
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Leggero

2. Installazione semplice

3. Fortemente adattabilità

Colore

Pressione del vento di progetto: 0,55 KN/㎡

Pressione della neve prevista: 0,5 KN/㎡

Durata di servizio: 30 anni

Domanda ambientale
Applicazione Tetto del titolo vetrato
