  • Sistema di montaggio per piastrelle in acciaio colorato
  • Sistema di montaggio per piastrelle in acciaio colorato
Introduzione al prodotto

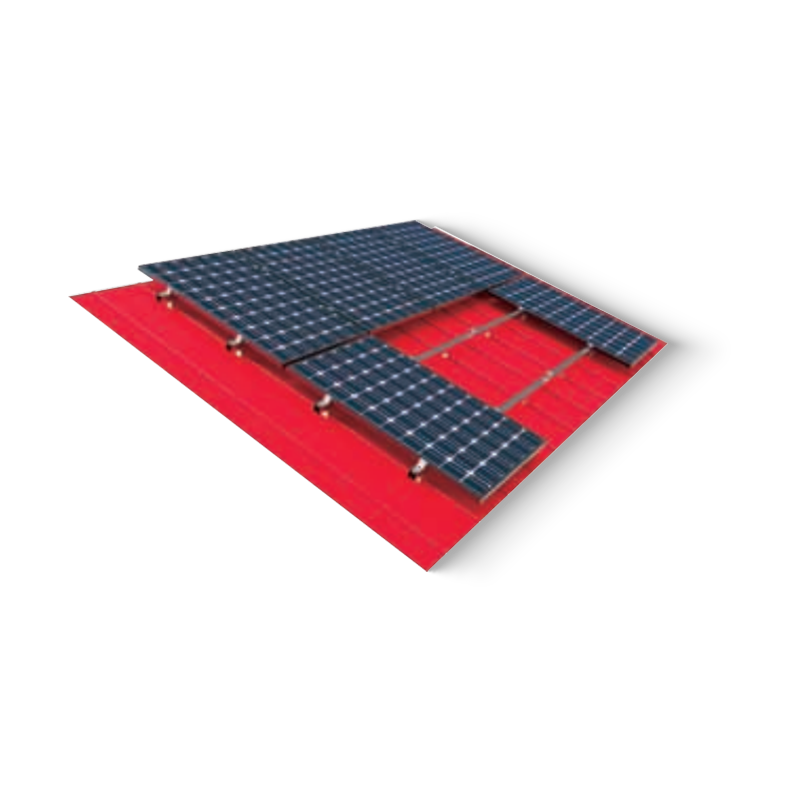

Il sistema di montaggio fotovoltaico per piastrelle in acciaio colorato è adatto principalmente per centrali elettriche distribuite su tetto in acciaio colorato. Questo sistema utilizza l'alluminio come materiale principale. È leggero con un carico basso sul tetto.

Non penetrante · tetto industriale · trapezoidale/aggraffatura verticale
Sistema di montaggio per piastrelle in acciaio colorato
Il Sistema di montaggio per piastrelle in acciaio colorato è una soluzione strutturale specializzata progettata per l'installazione di moduli fotovoltaici su tetti industriali e commerciali composti da lamiere di acciaio profilate. Questo sistema utilizza morsetti personalizzati e configurazioni di binari che si interfacciano direttamente con le nervature delle tegole in acciaio colorato, eliminando o riducendo al minimo la necessità di penetrazioni nel tetto. Costruito principalmente con elementi di fissaggio in lega di alluminio estruso (AL6005-T5) e acciaio inossidabile (SUS304), il gruppo di montaggio fornisce una connessione meccanica che tiene conto dei requisiti di dilatazione termica e carico del vento. La sua architettura modulare supporta l'orientamento dei moduli sia verticale che orizzontale, adattandosi a varie geometrie di nervature, inclusi profili trapezoidali, ondulati e con aggraffatura verticale.
01
Integrità strutturale
Utilizza morsetti con aggraffatura non penetrante o staffe trapezoidali sigillate in EPDM per mantenere lo strato impermeabile della struttura del tetto esistente.
02
Durabilità del materiale
L'alluminio anodizzato fornisce resistenza alla corrosione atmosferica e all'esposizione chimica industriale, prolungando la vita operativa dei pannelli solari.
03
Distribuzione del carico
Progettato per distribuire i carichi statici e dinamici dei moduli fotovoltaici sugli arcarecci primari del tetto, prevenendo la deformazione localizzata delle tegole in acciaio.
04
Velocità di installazione
I componenti preassemblati e i dadi ferroviari specializzati riducono i tempi di manodopera in loco e la complessità meccanica.
Materiale di base Alluminio anodizzato AL6005-T5
Materiale di fissaggio Acciaio inossidabile SUS304
Tipi di tetto Trapezoidale / Ondulato / Cucitura fissa
Carico del vento Fino a 60 m/sec
Carico di neve Fino a 1,4 kN/m²
Angolo di inclinazione Regolazione parallela o 5° – 15°
Caratteristiche del prodotto
Parametro tecnico Dettagli delle specifiche
Materiale di base Alluminio anodizzato AL6005-T5
Materiale di fissaggio Acciaio inossidabile SUS304
Tipo di tetto applicabile Trapezoidale, ondulato, con cucitura fissa
Capacità di carico del vento Fino a 60 m/sec
Capacità di carico della neve Fino a 1,4 kN/m²
Angolo di inclinazione Regolazione parallela al tetto o 5° - 15°
Scenari applicativi primari
Magazzini industriali – Impianti fotovoltaici su tetto su larga scala in centri logistici e impianti di produzione che utilizzano lamiere di acciaio profilate.
Strutture agricole – Integrazione solare su stalle per bestiame con struttura in acciaio e unità di stoccaggio del grano.
Centri commerciali al dettaglio – Ammodernamento dei complessi commerciali esistenti con tetto in metallo per la generazione di energia rinnovabile.
Ispezione pre-installazione
  • Verifica del substrato: Confermare lo spessore e il tipo di materiale del colore della piastrella in acciaio per garantire un'adeguata resistenza all'estrazione per le viti autofilettanti o l'attrito del morsetto.
  • Posizione dell'arcareccio: Identificare e contrassegnare la posizione esatta degli arcarecci sottotetto per garantire che tutti i dispositivi di fissaggio strutturali siano ancorati al telaio portante.
Linee guida operative
  • Applicazione del sigillante: Per i sistemi che richiedono la penetrazione nel tetto, è necessario utilizzare guarnizioni EPDM di alta qualità o nastro in gomma butilica per impedire l'ingresso di umidità.
  • Specifiche di coppia: Tutti i bulloni in acciaio inossidabile devono essere serrati ai valori di coppia ingegneristica (tipicamente 15-20 N·m) per evitare l'allentamento a causa delle vibrazioni cicliche del vento.
  • Condizioni di conservazione: Componenti conservati in ambiente asciutto e ventilato; evitare il contatto diretto con cemento o materiali acidi per prevenire la corrosione galvanica prima dell'installazione.
Proprietà fisiche
Digitare Stent fotovoltaici
Materialee Materialee Lega di alluminio
Finitura/trattamento superficiale

/

Intervallo dimensionale

personalizzabile è disponibile

Larghezza È disponibile la personalizzazione
Altezza sponde laterali
Lunghezza
Spessore/diametro del filo
Massimo. Carico di lavoro
Accessori/prodotti correlati
Caratteristiche del prodotto

1. Leggero

2. Installazione semplice

3. Prestazioni ad alto costo

Colore

Pressione del vento di progetto: 0,55 KN/㎡

Pressione della neve prevista: 0,5 KN/㎡

Durata di servizio: 30 anni

Domanda ambientale
Applicazione Colore steel tile roof
