Panoramica del prodotto

Il sistema di montaggio per piastrelle in acciaio senza arcareccio è progettato per fissare l'attrezzatura direttamente alle aggraffature o alle nervature trapezoidali delle lamiere di acciaio profilate. Il sistema è costituito da una base con morsetto in alluminio o acciaio zincato, una staffa regolabile in altezza e un binario superiore o un morsetto per moduli. Elimina la necessità di arcarecci trasversali, riducendo i costi dei materiali e i tempi di installazione. Il meccanismo di bloccaggio utilizza un bullone a T e un'imbottitura in neoprene per fissare la staffa senza penetrare nella membrana del tetto, preservando l'integrità degli agenti atmosferici. Il trasferimento del carico avviene attraverso le nervature della lamiera alla sottostruttura. La compatibilità standard include profili come LSY-32/1000, YX25-210-840 e piastrelle trapezoidali con altezze delle nervature da 25 mm a 75 mm. Il sistema di montaggio può supportare pannelli fotovoltaici, passerelle portacavi o dispositivi meccanici leggeri su tetti metallici con angoli di inclinazione compresi tra 5° e 45°.

≤45° Gamma di pendenza del tetto
25-75 mm Altezza della costola compatibile
M8/M10 Dimensioni del bullone del morsetto
EN 1991-1-4 Progettazione del carico del vento
Vantaggi fondamentali

Eliminazione dell'arcareccio

Riduce la struttura secondaria in acciaio del 35-50% rispetto ai tradizionali arcarecci ferroviari. Le staffe di montaggio si fissano direttamente alle nervature della lamiera del tetto, riducendo le spese di materiale e il peso del trasporto.

Integrità impermeabile

Il design del morsetto utilizza EPDM o imbottitura in silicone per sigillare il punto di fissaggio. Nessuna penetrazione nel tetto riduce le potenziali perdite. Testato per una tenuta stagna di 600 Pa in condizioni dinamiche.

Altezza e inclinazione regolabili

Il meccanismo di scorrimento integrato consente la regolazione verticale fino a 40 mm e l'angolo di inclinazione di 0-15 gradi per compensare le irregolarità del tetto o l'orientamento solare.

Materiali resistenti alla corrosione

Morsetti in alluminio 6063-T5 (anodizzato AA15) o acciaio HDG (rivestimento Z600). Elementi di fissaggio in acciaio inossidabile A2-70 inclusi per la prevenzione del contatto con metalli diversi.

Caratteristiche del prodotto
Opzioni materiali Alluminio estruso 6063-T5 (anodizzato 12-15μm) / Acciaio zincato a caldo S250GD Z (275-600g/m²)
Tipo di morsetto Morsetto laterale, morsetto centrale, morsetto terminale per lamiera trapezoidale; Morsetto universale per tetti con aggraffatura verticale
Compatibilità con costola Trapezoidale (altezza 25-75 mm, passo 150-350 mm); ondulato (tipo R32, R45); profili sinusoidali
Capacità di carico Massima resistenza alla trazione: morsetto 2,5 kN per staffa; carico di progetto: 1,2 kN verticale / 0,8 kN orizzontale
Specifica del dispositivo di fissaggio Bulloni esagonali in acciaio inossidabile A2-70 o A4-80; rondella elastica e rondella piana premontate
Intervallo di temperatura Da -40°C a 110°C (la guarnizione EPDM mantiene l'elasticità)
Classificazione del fuoco Non combustibile, Classe A secondo ASTM E84, componenti in alluminio
Certificazioni ISO9001:2015; IEC 62852 (forza di serraggio); Testato TUV per il sollevamento del vento
Scenari applicativi

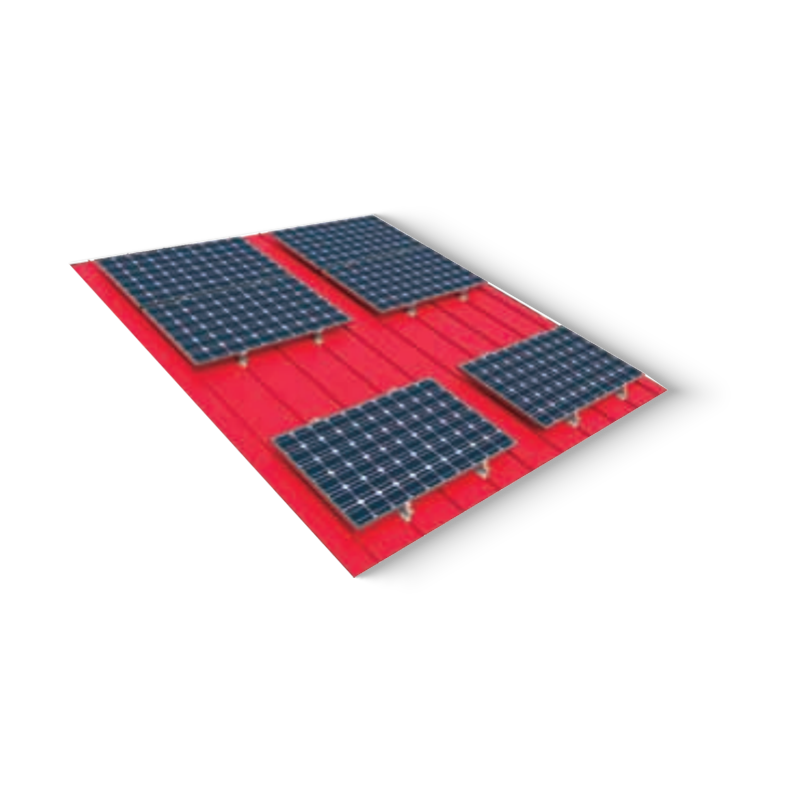

Capannoni industriali con lamiere di acciaio di colore trapezoidale - collegamento diretto dei pannelli solari sul tetto (sistemi fotovoltaici collegati alla rete).
Edifici agricoli (allevamenti di pollame, depositi di cereali) – montaggio di aspiratori, staffe per luci o piccole attrezzature senza griglia per arcarecci.
Tetti metallici commerciali (posto auto coperti, centri logistici): supporto di passerelle portacavi o passerelle a basso profilo.
Progetti di retrofit su tetti in acciaio esistenti: soluzione per aggiungere carichi senza modificare la struttura primaria.
Sistemi di raffreddamento e set di linee HVAC fissati su rivestimento metallico ondulato.
Note tecniche e soluzioni

Resistenza al sollevamento del vento

Per le zone del tetto con elevata aspirazione, utilizzare clip di bloccaggio aggiuntive e aumentare la densità delle fascette a 4 per metro quadrato. Verificare la forza di estrazione tramite test di trazione in loco secondo ASTM E1512 (minimo 600 N per morsetto).

Movimento termico delle lamiere di acciaio

L'acciaio colorato si espande sotto cicli termici. Utilizzare fori asolati della staffa con cuscinetti di attrito che consentono un microslittamento fino a 3 mm per evitare l'affaticamento degli elementi di fissaggio. Non serrare eccessivamente oltre la coppia di 15 Nm sui bulloni M8.

Contatto metallico diverso

Le staffe in alluminio a contatto con le lamiere del tetto in acciaio zincato richiedono isolatori in nylon o guarnizioni non conduttive per prevenire la corrosione galvanica. Applicare nastro bituminoso se l'isolatore non viene utilizzato.

Verifica dell'integrità del sigillo

Dopo l'installazione, ispezionare gli inserti EPDM per una compressione uniforme. Spazi maggiori di 1,5 mm indicano un posizionamento non corretto e possono causare l'ingresso di acqua. Serrare nuovamente dopo 2 settimane.

Domande frequenti
Q1 Il sistema senza arcarecci è adatto a tutti i tetti metallici trapezoidali?
La compatibilità dipende dall'altezza e dalla spaziatura delle costole. I morsetti standard si adattano ad altezze delle costole di 25-75 mm e larghezze della cresta di 25-45 mm. Per profili personalizzati (nervature di testa, nervature strette), utilizzare adattatori per ganasce specifici del profilo o inserti di bloccaggio lavorati su misura.
Q2 Il sistema di montaggio richiede la verifica strutturale del tetto?
SÌ. La lamiera del tetto deve supportare carichi puntuali aggiuntivi. Fornire il calcolo del carico in base allo spessore della lamiera (minimo 0,5 mm di acciaio), alla geometria della nervatura e alla luce tra gli arcarecci primari. Il sistema di montaggio trasferisce il carico sulle nervature della lamiera; verificare la resistenza delle nervature con il produttore.
Q3 Il sistema può essere utilizzato per l'installazione di pannelli solari senza collegamento a terra?
Il collegamento è richiesto da NEC 250. Utilizzare clip di messa a terra o denti di messa a terra preinstallati nei morsetti per stabilire la continuità elettrica tra le staffe e il telaio del tetto. La superficie anodizzata non è conduttiva; rimuovere il rivestimento nei punti di connessione o utilizzare rondelle a stella.
Q4 Che manutenzione è necessaria nel tempo?
Controllare annualmente la coppia di serraggio del morsetto (consigliato 12-14 Nm per M8). Sostituire le pastiglie in EPDM deteriorate ogni 8-10 anni. Verificare la presenza di segni di corrosione nelle zone costiere; applicare uno spray protettivo se necessario.
Informazioni di riferimento per l'ordine

Schema di numerazione delle parti

NPCS-[Codice altezza nervatura]-[Codice materiale]-[Stile morsetto]
Esempio: NPCS-50-AL-SC → altezza nervatura 50 mm, lega di alluminio, morsetto laterale per lamiera trapezoidale

  • Codici altezza centine: 35, 50, 65, 75
  • Materiale: AL (anodizzato) / GS (acciaio zincato)
  • Stile: SC (morsetto laterale), MC (morsetto centrale), EC (morsetto terminale)

Componenti del kit standard

  • Morsetto superiore e morsetto inferiore (coppia abbinata)
  • Dado nyloc con bullone in acciaio inox M8x40
  • Tampone in gomma EPDM (spessore 2 mm, pretagliato)
  • Set rondelle piatte e rondelle elastiche
  • Adattatore per chiave dinamometrica di installazione (opzionale)

Confezione: 50 set per guida all'installazione in cartone

* Valori di carico basati su test statici conformi a UL 2703 ed EN 1991. Ingegneria sul campo consigliata per regolazioni specifiche per zone neve/vento. Tutti i prodotti soddisfano i requisiti RoHS.
